本学习圣经开始之前，先看两个相关的Sentinel大厂面试题：

阿里面试真题：Sentinel熔断降级，是如何实现的？

第一个维度，Sentinel主要功能：

一：熔断机制

Sentinel使用滑动窗口统计请求的成功和失败情况。这些统计信息包括成功的请求数、失败的请求数等。
当某个资源（例如一个API接口）的错误率超过阈值或其他指标达到预设的条件，Sentinel将触发熔断机制。
一旦熔断触发，Sentinel将暂时阻止对该资源的请求，防止继续失败的请求对系统造成更大的影响。

二：降级机制

Sentinel还提供了降级机制，可以在资源负载过重或其他异常情况下，限制资源的访问速率，以保护系统免受过多的请求冲击。
降级策略可以根据需要定制，可以是慢调用降级、异常比例降级等。

三：高可用性机制

Sentinel的高可用性主要通过以下方式来实现：

a. 多节点部署：将Sentinel配置为多节点部署，确保即使一个节点发生故障，其他节点仍然能够继续工作。

b. 持久化配置：Sentinel支持将配置信息持久化到外部存储，如Nacos、Redis等。这样，即使Sentinel节点重启，它可以加载之前的配置信息。

c. 集群流控规则：Sentinel支持集群流控规则，多个节点可以共享流量控制规则，以协同工作来保护系统。

d. 实时监控：Sentinel提供了实时监控和仪表板，可以查看系统的流量控制和熔断降级情况，帮助及时发现问题并采取措施。

四：自适应控制

Sentinel具有自适应控制的功能，它可以根据系统的实际情况自动调整流量控制和熔断降级策略，以适应不同的负载和流量模式。

总的来说，Sentinel的高可用性熔断降级机制是通过多节点部署、持久化配置、实时监控、自适应控制等多种手段来实现的。

这使得Sentinel能够在分布式系统中保护关键资源免受异常流量的影响，并保持系统的稳定性和可用性。

那么，Sentinel是如何实现这些功能的呢？在说说 Sentinel 的基本组件。

第二个维度， Sentinel 的基本组件：

Sentinel 主要包括以下几个部分：资源（Resource）、规则（Rule）、上下文（Context）和插槽（Slot）。

资源是我们想要保护的对象，比如一个远程服务、一个数据库连接等。
规则是定义如何保护资源的，比如我们可以通过设置阈值、时间窗口等方式来决定何时进行限流、熔断等操作。
上下文是一个临时的存储空间，用于存储资源的状态信息，比如当前的 QPS 等。
插槽属于责任链模式中的处理器/过滤器，完成资源规则的计算和验证。

第三个维度， Sentinel 的流量治理几个核心步骤：

在 Sentinel 的运行过程中，主要分为以下几个核心步骤：

资源注册：当一个资源被创建时，需要将其注册到 Sentinel。在注册过程中，会为资源创建一个对应的上下文，并将资源的规则存储到插槽中。
流量控制：当有请求访问资源时，Sentinel 会根据资源的规则进行流量控制。如果当前 QPS 超过了规则设定的阈值，Sentinel 就会拒绝请求，以防止系统过载。
熔断降级：当资源出现异常时，Sentinel 会根据规则进行熔断或降级处理。熔断是指暂时切断对资源的访问，以防止异常扩散。降级则是提供一种备用策略，当主策略无法正常工作时，可以切换到备用策略。
规则更新：在某些情况下，我们可能需要动态调整资源的规则。Sentinel 提供了 API 接口，可以方便地更新资源的规则。

通过以上分析，我们可以看出，Sentinel 的核心思想是通过规则来管理和控制资源。这种设计使得 Sentinel 具有很强的可扩展性和灵活性。我们可以根据业务需求，定制各种复杂的规则。

第四个维度， Sentinel 的源码层面的两个核心架构：

回到源码层面，在 Sentinel 源码，包括以下二大架构：

责任链模式架构
滑动窗口数据统计架构

总指挥，Sentinel 是一种非常强大的流量控制、熔断降级和服务降级的解决方案。已经成为了替代Hystrix的主要高可用组件。

美团面试：Sentinel底层滑动时间窗限流算法怎么实现的？

Sentinel是一个系统性的高可用保障工具，提供了限流、降级、熔断等一系列的能力，基于这些能力做了语意化概念抽象，这些概念对于理解实现机制特别有帮助，所以这里也复述一下。

对于流量控制，有个一个模型：

资源的调用关系，例如资源的调用链路，资源和资源之间的关系；
运行指标，例如 QPS、线程池、系统负载等；
控制的效果，例如直接限流、冷启动、排队等。

Sentinel 的设计理念是让您自由选择控制的角度，并进行灵活组合，从而达到想要的效果。

Sentinel使用滑动时间窗口算法来实现流量控制，流量统计。

滑动时间窗算法的核心思想是将一段时间划分为多个时间窗口，并在每个时间窗口内对请求进行计数，以确定是否允许继续请求。

以下是Sentinel底层滑动时间窗口限流算法的简要实现步骤：

时间窗口划分：将整个时间范围划分为多个固定大小的时间窗口（例如1秒一个窗口）。这些时间窗口会随着时间的流逝依次滑动。
计数器：为每个时间窗口维护一个计数器，用于记录在该时间窗口内的请求数。
请求计数：当有请求到来时，将其计入当前时间窗口的计数器中。
滑动时间窗口：定期滑动时间窗口，将过期的时间窗口删除，并创建新的时间窗口。这样可以保持时间窗口的滚动。
限流判断：当有请求到来时，Sentinel会检查当前时间窗口内的请求数是否超过了预设的限制阈值。如果超过了限制阈值，请求将被拒绝或执行降级策略。
计数重置：定期重置过期时间窗口的计数器，以确保计数器不会无限增长。

这种滑动时间窗口算法允许在一段时间内平滑控制请求的流量，而不是仅基于瞬时请求速率进行限流。

它考虑了请求的历史分布，更适用于应对突发流量和周期性负载的情况。

我们知道，Sentinel可以用来帮助我们实现流量控制、服务降级、服务熔断，而这些功能的实现都离不开接口被调用的实时指标数据，本文便是关于 Sentinel 是如何实现指标数据统计的。

上图中的右上角就是滑动窗口的示意图，是 StatisticSlot 的具体实现。

StatisticSlot 是 Sentinel 的核心功能插槽之一，用于统计实时的调用数据。

Sentinel 是基于滑动窗口实现的实时指标数据收集统计，底层采用高性能的滑动窗口数据结构 LeapArray 来统计实时的秒级指标数据，可以很好地支撑写多于读的高并发场景。

滑动窗口的核心数据结构

ArrayMetric：滑动窗口核心实现类。
LeapArray：滑动窗口顶层数据结构，包含一个一个的窗口数据。
WindowWrap：每一个滑动窗口的包装类，其内部的数据结构用 MetricBucket 表示。
MetricBucket：指标桶，例如通过数量、阻塞数量、异常数量、成功数量、响应时间，已通过未来配额（抢占下一个滑动窗口的数量）。
MetricEvent：指标类型，例如通过数量、阻塞数量、异常数量、成功数量、响应时间等。

ArrayMetric 源码

滑动窗口的入口类为 ArrayMetric，实现了 Metric 指标收集核心接口，该接口主要定义一个滑动窗口中成功的数量、异常数量、阻塞数量，TPS、响应时间等数据。



public class ArrayMetric implements Metric {

    private final LeapArray<MetricBucket> data;

    public ArrayMetric(int sampleCount, int intervalInMs, boolean enableOccupy) {
        if (enableOccupy) {
            this.data = new OccupiableBucketLeapArray(sampleCount, intervalInMs);
        } else {
            this.data = new BucketLeapArray(sampleCount, intervalInMs);
        }
    }

int intervalInMs：表示一个采集的时间间隔，即滑动窗口的总时间，例如 1 分钟。
int sampleCount：在一个采集间隔中抽样的个数，默认为 2，即一个采集间隔中会包含两个相等的区间，一个区间就是一个窗口。
boolean enableOccupy：是否允许抢占，即当前时间戳已经达到限制后，是否可以占用下一个时间窗口的容量。

LeapArray 源码

LeapArray 用来承载滑动窗口，即成员变量 array，

array 类型为 AtomicReferenceArray<WindowWrap<T>>，保证创建窗口的原子性（CAS）。



public abstract class LeapArray<T\> {

    //每一个窗口的时间间隔，单位为毫秒
    protected int windowLengthInMs;
    //抽样个数，就一个统计时间间隔中包含的滑动窗口个数
    protected int sampleCount;
    //一个统计的时间间隔
    protected int intervalInMs;
    //滑动窗口的数组，滑动窗口类型为 WindowWrap<MetricBucket>
    protected final AtomicReferenceArray<WindowWrap<T>> array;
    private final ReentrantLock updateLock = new ReentrantLock();

    public LeapArray(int sampleCount, int intervalInMs) {
        this.windowLengthInMs = intervalInMs / sampleCount;
        this.intervalInMs = intervalInMs;
        this.sampleCount = sampleCount;
        this.array = new AtomicReferenceArray<>(sampleCount);
    }

MetricBucket 源码

Sentinel 使用 MetricBucket 统计一个窗口时间内的各项指标数据，

这些指标数据包括请求总数、成功总数、异常总数、总耗时、最小耗时、最大耗时等，

一个 Bucket 可以是记录一秒内的数据，也可以是 10 毫秒内的数据，这个时间长度称为窗口时间。



public class MetricBucket {
    /\*\*
     \* 存储各事件的计数，比如异常总数、请求总数等
     \*/
    private final LongAdder\[\] counters;
    /\*\*
     \* 这段事件内的最小耗时
     \*/
    private volatile long minRt;
}

Bucket 记录一段时间内的各项指标数据用的是一个 LongAdder 数组counters，

counters 数组的每个元素分别记录一个时间窗口内的各种度量指标数据：如，请求总数、异常数、总耗时。

也就是说：MetricBucket 包含一个 LongAdder 数组，数组的每个元素对应到一类 MetricEvent 度量事件（指标事件）。MetricEvent：指标类型，例如通过数量、阻塞数量、异常数量、成功数量、响应时间等。

这里没有用AtomicLong，而是用LongAdder 统计， LongAdder 保证了数据修改的原子性，又采用分段模式，性能比 AtomicLong 表现更好。



public enum MetricEvent {
    PASS,
    BLOCK,
    EXCEPTION,
    SUCCESS,
    RT,
    OCCUPIED\_PASS
}

当需要获取 Bucket 记录总的成功请求数或者异常总数、总的请求处理耗时，可根据事件类型 (MetricEvent) 从 Bucket 的 LongAdder 数组中获取对应的 LongAdder，并调用 sum 方法获取总数。



public long get(MetricEvent event) {
    return counters\[event.ordinal()\].sum();
}

当需要 Bucket 记录一个成功请求或者一个异常请求、处理请求的耗时，可根据事件类型（MetricEvent）从 LongAdder 数组中获取对应的 LongAdder，并调用其 add 方法。



public void add(MetricEvent event, long n) {
     counters\[event.ordinal()\].add(n);
}

WindowWrap 源码

因为 Bucket 自身并不保存时间窗口信息，所以 Sentinel 给 Bucket 加了一个包装类 WindowWrap。 Bucket 用于统计各项指标数据，WindowWrap（理论上就叫做 Bucket Wrap ）用于记录 Bucket 的时间窗口信息（窗口的开始时间、窗口的大小），WindowWrap 数组就是一个滑动窗口。



public class WindowWrap<T\> {
    /\*\*
     \* 单个窗口的时间长度（毫秒）
     \*/
    private final long windowLengthInMs;
    /\*\*
     \* 窗口的开始时间戳（毫秒）
     \*/
    private long windowStart;
    /\*\*
     \* 统计数据
     \*/
    private T value;
}

总的来说：

WindowWrap 用于包装 Bucket，随着 Bucket 一起创建。
WindowWrap 数组实现滑动窗口，Bucket 只负责统计各项指标数据，WindowWrap 用于记录 Bucket 的时间窗口信息。
定位 Bucket 实际上是定位 WindowWrap，拿到 WindowWrap 就能拿到 Bucket。

滑动窗口统计源码实现

如果我们希望能够知道某个接口的统计数据：如每秒处理成功请求数（成功 QPS）、每秒处理失败请求数（失败 QPS），以及处理每个成功请求的平均耗时（avg RT），

注意这里我们只需要控制 Bucket 统计一秒钟的指标数据即可，但如何才能确保 Bucket 存储的就是精确到 1 秒内的数据呢？

Sentinel 是这样实现的：定义一个 Bucket 数组，根据时间戳来定位到数组的下标。

由于只需要保存最近一分钟的数据。

那么 Bucket 数组的大小就可以设置为 60，每个 Bucket 的 windowLengthInMs（窗口时间）大小就是 1 秒。

内存资源是有限的，而这个数组可以循环使用，并且永远只保存最近 1 分钟的数据，这样可以避免频繁的创建 Bucket，减少内存资源的占用。

那如何定位 Bucket 呢？

我们只需要将当前时间戳减去毫秒部分，得到当前的秒数，再将得到的秒数与数组长度取余数，就能得到当前时间窗口的 Bucket 在数组中的位置（索引）。

calculateTimeIdx 方法中，取余数就是实现循环利用数组。

如果想要获取连续的一分钟的 Bucket 数据，就不能简单的从头开始遍历数组，而是指定一个开始时间和结束时间，从开始时间戳开始计算 Bucket 存放在数组中的下标，然后循环每次将开始时间戳加上 1 秒，直到开始时间等于结束时间。



private int calculateTimeIdx(long timeMillis) {
    long timeId = timeMillis / windowLengthInMs;
    return (int)(timeId % array.length());
}

由于循环使用的问题，当前时间戳与一分钟之前的时间戳和一分钟之后的时间戳都会映射到数组中的同一个 Bucket，

因此，必须要能够判断取得的 Bucket 是否是统计当前时间窗口内的指标数据，这便要数组每个元素都存储 Bucket 时间窗口的开始时间戳。

比如当前时间戳是 1577017626812，Bucket 统计一秒的数据，将时间戳的毫秒部分全部替换为 0，就能得到 Bucket 时间窗口的开始时间戳为 1577017626000。



//计算时间窗口开始时间戳
protected long calculateWindowStart(long timeMillis) {
    return timeMillis - timeMillis % windowLengthInMs;
}

//判断时间戳是否在当前时间窗口内
public boolean isTimeInWindow(long timeMillis) {
    return windowStart <= timeMillis && timeMillis < windowStart + windowLengthInMs;
}

如何定位 Bucket?

通过时间戳定位 Bucket的。

当接收到一个请求时，可根据接收到请求的时间戳计算出一个数组索引，从滑动窗口（WindowWrap 数组）中获取一个 WindowWrap，从而获取 WindowWrap 包装的 Bucket，调用 Bucket 的 add 方法记录相应的事件。



/\*\*
 \* 根据时间戳获取 bucket
 \* @param timeMillis 时间戳（毫秒）
 \* @return 如果时间有效，则在提供的时间戳处显示当前存储桶项；如果时间无效，则为空
 \*/
public WindowWrap<T> currentWindow(long timeMillis) {
    if (timeMillis < 0) {
        return null;
    }
    // 获取时间戳映射到的数组索引
    int idx = calculateTimeIdx(timeMillis);
    // 计算 bucket 时间窗口的开始时间
    long windowStart = calculateWindowStart(timeMillis);

    // 从数组中死循环查找当前的时间窗口，因为可能多个线程都在获取当前时间窗口
    while (true) {
        WindowWrap<T> old = array.get(idx);
        // 一般是项目启动时，时间未到达一个周期，数组还没有存储满，没有到复用阶段，所以数组元素可能为空
        if (old == null) {
            // 创建新的 bucket，并创建一个 bucket 包装器
            WindowWrap<T> window = new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
            // cas 写入，确保线程安全，期望数组下标的元素是空的，否则就不写入，而是复用
            if (array.compareAndSet(idx, null, window)) {
                return window;
            } else {
                Thread.yield();
            }
        }
        // 如果 WindowWrap 的 windowStart 正好是当前时间戳计算出的时间窗口的开始时间，则就是我们想要的 bucket
        else if (windowStart == old.windowStart()) {
            return old;
        }
        // 复用旧的 bucket
        else if (windowStart > old.windowStart()) {
            if (updateLock.tryLock()) {
                try {
                    // 重置 bucket，并指定 bucket 的新时间窗口的开始时间
                    return resetWindowTo(old, windowStart);
                } finally {
                    updateLock.unlock();
                }
            } else {
                Thread.yield();
            }
        }
        // 计算出来的当前 bucket 时间窗口的开始时间比数组当前存储的 bucket 的时间窗口开始时间还小，
        // 直接返回一个空的 bucket 就行
        else if (windowStart < old.windowStart()) {
            return new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
        }
    }
}

上面代码的实现是：通过当前时间戳计算出当前时间窗口的 (new) Bucket 在数组中的索引，通过索引从数组中取得 (old) Bucket；并计算 (new) Bucket 时间窗口的开始时间，与 (old) Bucket 时间窗口的开始时间作对比。

如果旧的 bucket 不存在，那么我们在 windowStart 处创建一个新的 bucket，然后尝试通过 CAS 操作更新环形数组。只有一个线程可以成功更新，保证原子性。
如果当前 windowStart 等于旧桶的开始时间戳，表示时间在桶内，所以直接返回桶。
如果旧桶的开始时间戳落后于所提供的时间，这意味着桶已弃用，我们可以复用该桶，并将桶重置为当前的 windowStart。注意重置和清理操作很难是原子的，所以我们需要一个更新锁来保证桶更新的正确性。只有当 bucket 已弃用才会上锁，所以在大多数情况下它不会导致性能损失。
不应该通过这里，因为提供的时间已经落后了，一般是时钟回拨导致的。

MetricBucket 的LongAdder

MetricBucket 定义一个LongAdder [] 类型的成员变量counter数组来进行窗口内数据的统计。

JDK1.8时，java.util.concurrent.atomic包中提供了一个新的原子类：LongAdder。

根据Oracle官方文档的介绍，LongAdder在高并发的场景下会比它的前辈————AtomicLong 具有更好的性能，代价是消耗更多的内存空间：

我们知道，AtomicLong中有个内部变量value保存着实际的long值，所有的操作都是针对该变量进行。也就是说，高并发环境下，value变量其实是一个热点，也就是N个线程竞争一个热点。

LongAdder的基本思路就是分散热点，将value值分散到一个数组中，不同线程会命中到数组的不同槽中，各个线程只对自己槽中的那个值进行CAS操作，这样热点就被分散了，冲突的概率就小很多。如果要获取真正的long值，只要将各个槽中的变量值累加返回。

这种做法有没有似曾相识的感觉？没错，ConcurrentHashMap中的“分段锁”其实就是类似的思路。

参考文章

Sentinel1.8.5源码github地址（注释）

Sentinel官网

《sentinel 学习圣经 V4》版本说明：

强烈建议：Sentinel最好是和Hystrix对比学习

先看看老牌的 hystrix

老牌hystrix 服务保护

hystrix 作为老牌 SpringCloud 微服务保护的组件，很多项目仍然在使用，

另外，底层原理都是想通的，大家可以和 sentinel 对比学习

hystrix 的详细介绍，请阅读《 Java 高并发核心编程卷3 加强版》

新贵 Sentinel 服务保护

sentinel 是SpringCloud 阿里巴巴的微服务保护组件，

所以，在学习的时候，sentinel 最好与 hystrix 对比学习，

开始《sentinel 学习圣经》：一组核心基本概念

开发的原因，需要对吞吐量（TPS）、QPS、并发数、响应时间（RT）几个概念做下了解，查自百度百科，记录如下：

1. 响应时间(RT)

响应时间是指系统对请求作出响应的时间。直观上看，这个指标与人对软件性能的主观感受是非常一致的，因为它完整地记录了整个计算机系统处理请求的时间。由于一个系统通常会提供许多功能，而不同功能的处理逻辑也千差万别，因而不同功能的响应时间也不尽相同，甚至同一功能在不同输入数据的情况下响应时间也不相同。所以，在讨论一个系统的响应时间时，人们通常是指该系统所有功能的平均时间或者所有功能的最大响应时间。当然，往往也需要对每个或每组功能讨论其平均响应时间和最大响应时间。

对于单机的没有并发操作的应用系统而言，人们普遍认为响应时间是一个合理且准确的性能指标。需要指出的是，响应时间的绝对值并不能直接反映软件的性能的高低，软件性能的高低实际上取决于用户对该响应时间的接受程度。对于一个游戏软件来说，响应时间小于100毫秒应该是不错的，响应时间在1秒左右可能属于勉强可以接受，如果响应时间达到3秒就完全难以接受了。而对于编译系统来说，完整编译一个较大规模软件的源代码可能需要几十分钟甚至更长时间，但这些响应时间对于用户来说都是可以接受的。

2. 吞吐量(Throughput)

吞吐量是指系统在单位时间内处理请求的数量。对于无并发的应用系统而言，吞吐量与响应时间成严格的反比关系，实际上此时吞吐量就是响应时间的倒数。前面已经说过，对于单用户的系统，响应时间（或者系统响应时间和应用延迟时间）可以很好地度量系统的性能，但对于并发系统，通常需要用吞吐量作为性能指标。

对于一个多用户的系统，如果只有一个用户使用时系统的平均响应时间是t，当有你n个用户使用时，每个用户看到的响应时间通常并不是n×t，而往往比n×t小很多（当然，在某些特殊情况下也可能比n×t大，甚至大很多）。这是因为处理每个请求需要用到很多资源，由于每个请求的处理过程中有许多不走难以并发执行，这导致在具体的一个时间点，所占资源往往并不多。也就是说在处理单个请求时，在每个时间点都可能有许多资源被闲置，当处理多个请求时，如果资源配置合理，每个用户看到的平均响应时间并不随用户数的增加而线性增加。实际上，不同系统的平均响应时间随用户数增加而增长的速度也不大相同，这也是采用吞吐量来度量并发系统的性能的主要原因。一般而言，吞吐量是一个比较通用的指标，两个具有不同用户数和用户使用模式的系统，如果其最大吞吐量基本一致，则可以判断两个系统的处理能力基本一致。

3. 并发用户数

并发用户数是指系统可以同时承载的正常使用系统功能的用户的数量。与吞吐量相比，并发用户数是一个更直观但也更笼统的性能指标。实际上，并发用户数是一个非常不准确的指标，因为用户不同的使用模式会导致不同用户在单位时间发出不同数量的请求。以网站系统为例，假设用户只有注册后才能使用，但注册用户并不是每时每刻都在使用该网站，因此具体一个时刻只有部分注册用户同时在线，在线用户就在浏览网站时会花很多时间阅读网站上的信息，因而具体一个时刻只有部分在线用户同时向系统发出请求。这样，对于网站系统我们会有三个关于用户数的统计数字：注册用户数、在线用户数和同时发请求用户数。由于注册用户可能长时间不登陆网站，使用注册用户数作为性能指标会造成很大的误差。而在线用户数和同时发请求用户数都可以作为性能指标。相比而言，以在线用户作为性能指标更直观些，而以同时发请求用户数作为性能指标更准确些。

QPS每秒查询率(Query Per Second)

每秒查询率QPS是对一个特定的查询服务器在规定时间内所处理流量多少的衡量标准，在因特网上，作为域名系统服务器的机器的性能经常用每秒查询率来衡量。对应fetches/sec，即每秒的响应请求数，也即是最大吞吐能力。（看来是类似于TPS，只是应用于特定场景的吞吐量）

什么是服务雪崩效应？

在微服务架构系统中通常会有多个服务，在服务调用中如果出现基础服务故障，可能会导致级联故障，即一个服务不可用，可能导致所有调用它或间接调用它的服务都不可用，进而造成整个系统不可用的情况，这种现象也被称为服务雪崩效应。

服务雪崩效应是一种因“服务提供者不可用”（原因）导致“服务调用者不可用”（结果），并将不可用逐渐放大的现象。

服务雪崩效应示意如图所示，A为服务提供者，B为A的服务调用者，C为B的服务调用者。

当服务A因为某些原因导致不可用时，会引起服务B的不可用，并将不可用放大到服务C进而导致整个系统瘫痪，这样就形成了服务雪崩效应。

出现服务雪崩效应的原因如下：

硬件故障：如服务器宕机、机房断电、光纤被挖断等。
流量激增：如异常流量、重试加大流量等。
缓存穿透：一般发生在应用重启，所有缓存失效时，以及短时间内大量缓存失效时，因大量的缓存不命中，使请求直击后端服务，造成服务提供者超负荷运行，引起服务不可用。
程序bug：如程序逻辑导致死循环或者内存泄漏等。

如何解决服务器雪崩的方法有以下这些：

超时机制：在上游服务调用下游服务的时候，设置一个最大响应时间，如果超过这个时间，下游未作出反应，就断开请求，释放掉线程。
限流机制：限流就是限制系统的输入和输出流量已达到保护系统的目的。为了保证系统的稳固运行，一旦达到的需要限制的阈值，就需要限制流量并采取少量措施以完成限制流量的目的。
熔断机制：在互联网系统中，当下游服务因访问压力过大而响应变慢或失败，上游服务为了保护系统整体的可用性，可以暂时切断对下游服务的调用。这种牺牲局部，保全整体的措施就叫做熔断。
降级机制：降级是从系统功能优先级的角度考虑如何应对系统故障。服务降级指的是当服务器压力剧增的情况下，根据当前业务情况及流量对一些服务和页面有策略的降级，以此释放服务器资源以保证核心任务的正常运行。降级其实就是为服务提供一个兜底方案，一旦服务无法正常调用，就使用兜底方案。

Sentinel 为我们提供了多种的解决服务雪崩的方法：如超时机制、限流机制、熔断机制、降级机制等等，后面会为大家进行介绍

1、什么是Sentinel:

Sentinel是阿里开源的项目，提供了流量控制、熔断降级、系统负载保护等多个维度来保障服务之间的稳定性。官网：https://github.com/alibaba/Sentinel/wiki

2012年，Sentinel诞生于阿里巴巴，其主要目标是流量控制。2013-2017年，Sentinel迅速发展，并成为阿里巴巴所有微服务的基本组成部分。它已在6000多个应用程序中使用，涵盖了几乎所有核心电子商务场景。2018年，Sentinel演变为一个开源项目。2020年，Sentinel Golang发布。

Sentinel的官方使用手册

https://sentinelguard.io/zh-cn/docs/quick-start.html

对于sentinel的介绍，我们这里先引入官方的说法

分布式系统的流量防卫兵随着微服务的流行，服务和服务之间的稳定性变得越来越重要。Sentinel 以流量为切入点，从流量控制、熔断降级、系统负载保护等多个维度保护服务的稳定性。

然后来看看它的特性

丰富的应用场景：Sentinel 承接了阿里巴巴近 10 年的双十一大促流量的核心场景，例如秒杀（即突发流量控制在系统容量可以承受的范围）、消息削峰填谷、集群流量控制、实时熔断下游不可用应用等。

完备的实时监控：Sentinel 同时提供实时的监控功能。您可以在控制台中看到接入应用的单台机器秒级数据，甚至 500 台以下规模的集群的汇总运行情况。

广泛的开源生态：Sentinel 提供开箱即用的与其它开源框架/库的整合模块，例如与 Spring Cloud、Dubbo、gRPC 的整合。您只需要引入相应的依赖并进行简单的配置即可快速地接入 Sentinel。

完善的 SPI 扩展点：Sentinel 提供简单易用、完善的 SPI 扩展接口。您可以通过实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

Sentinel 具有以下特征:

丰富的应用场景 ：Sentinel 承接了阿里巴巴近 10 年的双十一大促流量的核心场景，例如秒杀（即突发流量控制在系统容量可以承受的范围）、消息削峰填谷、集群流量控制、实时熔断下游不可用应用等。

完备的实时监控 ：Sentinel 同时提供实时的监控功能。您可以在控制台中看到接入应用的单台机器秒级数据，甚至 500 台以下规模的集群的汇总运行情况。

广泛的开源生态 ：Sentinel 提供开箱即用的与其它开源框架/库的整合模块，例如与 Spring Cloud、Dubbo、gRPC 的整合。您只需要引入相应的依赖并进行简单的配置即可快速地接入Sentinel。

完善的 SPI 扩展点：Sentinel 提供简单易用、完善的 SPI 扩展接口。您可以通过实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

Sentinel的生态圈

Sentinel主要特性：

关于Sentinel与Hystrix的区别见：https://yq.aliyun.com/articles/633786/

Sentinel很多的特性和Hystrix有很多类似的功能。以下是Sentinel和Hystrix的对比。

Sentinel与Hystrix的区别

对比项	Sentinel	Hystrix
隔离策略	基于并发数	线程池隔离/信号量隔离
熔断降级策略	基于响应时间或失败比率	基于失败比率
实时指标实现	滑动窗口	滑动窗口（基于 RxJava）
规则配置	支持多种数据源	支持多种数据源
扩展性	多个扩展点	插件的形式
基于注解的支持	即将发布	支持
调用链路信息	支持同步调用	不支持
限流	基于 QPS / 并发数，支持基于调用关系的限流	不支持
流量整形	支持慢启动、匀速器模式	不支持
系统负载保护	支持	不支持
实时监控 API	各式各样	较为简单
控制台	开箱即用，可配置规则、查看秒级监控、机器发现等	不完善
常见框架的适配	Servlet、Spring Cloud、Dubbo、gRPC 等	Servlet、Spring Cloud Netflix

Hystrix 迁移Sentinel 方案

Sentinel 官方提供了详细的由Hystrix 迁移到Sentinel 的方法

sentinel组件介绍

Sentinel两个部分:

控制台（Dashboard）：Sentinel 提供的一个轻量级的开源控制台，它为用户提供了机器自发现、簇点链路自发现、监控、规则配置等功能。控制台主要负责管理推送规则、监控、集群限流分配管理、机器发现等。
核心库（Java 客户端）：不依赖任何框架/库，能够运行于 Java 7 及以上的版本的运行时环境，同时对 Dubbo / Spring Cloud 等框架也有较好的支持。

sentinel 核心概念

① 资源：

资源是 Sentinel 的关键概念。它可以是 Java 应用程序中的任何内容，例如由应用程序提供的服务或者是服务里的方法，甚至可以是一段代码。 Sentinel 定义资源的方式有下面几种：适配主流框架自动定义资源、通过 SphU 手动定义资源、通过 SphO 手动定义资源、注解方式定义资源。这个稍后会有使用方法教程。

其中注解方式定义资源@SentinelResource参数介绍如下：

参数	解释
value	Sentinel资源的名称，我们不仅可以通过url进行限流，也可以把此值作为资源名配置，一样可以限流。
entryType	条目类型（入站或出站），默认为出站（EntryType.OUT）
resourceType	资源的分类（类型）
blockHandler	块异常函数的名称，默认为空
blockHandlerClass	指定块处理方法所在的类。默认情况下， blockHandler与原始方法位于同一类中。但是，如果某些方法共享相同的签名并打算设置相同的块处理程序，则用户可以设置存在块处理程序的类。请注意，块处理程序方法必须是静态的。
fallback	后备函数的名称，默认为空
defaultFallback	默认后备方法的名称，默认为空
defaultFallback	用作默认的通用后备方法。它不应接受任何参数，并且返回类型应与原始方法兼容
fallbackClass	fallback方法所在的类（仅单个类）。默认情况下， fallback与原始方法位于同一类中。但是，如果某些方法共享相同的签名并打算设置相同的后备，则用户可以设置存在后备功能的类。请注意，共享的后备方法必须是静态的。
exceptionsToTrace	异常类的列表追查，默认 Throwable
exceptionsToIgnore	要忽略的异常类列表，默认情况下为空

②规则：围绕资源而设定的规则。

Sentinel 支持流量控制、熔断降级、系统保护、来源访问控制和热点参数等多种规则，所有这些规则都可以动态实时调整。

Sentinel 的使用

Sentinel中的管理控制台

1）获取 Sentinel 控制台

您可以从 https://github.com/alibaba/Sentinel/releases 下载最新版本的控制台 jar 包。

您可以从官方网站中下载最新版本的控制台 jar 包，下载地址如下：



https://github.com/alibaba/Sentinel/releases/download/1.6.3/sentinel-dashboard-1.7.1.jar

您也可以从最新版本的源码自行构建 Sentinel 控制台：

下载控制台工程
使用以下命令将代码打包成一个 fat jar: mvn clean package

2）sentinel服务启动

启动 sentinel

普通进程



java  -server -Xms64m -Xmx256m  -Dserver.port=8849 -Dcsp.sentinel.dashboard.server=localhost:8849 -Dproject.name=sentinel-dashboard -jar /work/sentinel-dashboard-1.8.6.jar

java  -server -Xms64m -Xmx256m  -Dserver.port=8849 -Dcsp.sentinel.dashboard.server=localhost:8849 -Dproject.name=sentinel-dashboard -jar sentinel-dashboard-1.8.6.jar

守护进程



nohup java  -server -Xms64m -Xmx256m  -Dserver.port=8849 -Dcsp.sentinel.dashboard.server=localhost:8849 -Dproject.name=sentinel-dashboard -jar /work/sentinel-dashboard-1.8.6.jar  2>&1 &

或者

/usr/bin/su  - root  -c   "nohup java  -server -Xms64m -Xmx256m  -Dserver.port=8849 -Dcsp.sentinel.dashboard.server=localhost:8849 -Dproject.name=sentinel-dashboard -jar /work/sentinel-dashboard-1.8.6.jar  2>&1 &"

开机启动：启动命令可以加入到启动的 rc.local 配置文件，之后做到开机启动

控制台端口：

启动 Sentinel 控制台需要 JDK 版本为 1.8 及以上版本，



\-Dserver.port=8849 用于指定 Sentinel 控制台端口为 8849

控制台登录

从 Sentinel 1.6.0 起，Sentinel 控制台引入基本的登录功能，默认用户名和密码都是 sentinel。

可以参考鉴权模块文档配置用户名和密码。

注：若您的应用为 Spring Boot 或 Spring Cloud 应用，您可以通过 Spring 配置文件来指定配置，详情请参考 Spring Cloud Alibaba Sentinel 文档。

启动日志

使用如下命令启动控制台：

其中 - Dserver.port=8849用于指定 Sentinel 控制台端口为 8849。

从 Sentinel 1.6.0 起，Sentinel 控制台引入基本的登录功能，默认用户名和密码都是 sentinel 。可以参考鉴权模块文档配置用户名和密码。

启动日志如下



\[root@192 ~\]\# java -Dserver.port=8888 -Dcsp.sentinel.dashboard.server=localhost:8888 -Dproject.name=sentinel-dashboard -jar sentinel-dashboard-1.8.6.jar
INFO: log base dir is: /root/logs/csp/
INFO: log name use pid is: false

  .   \_\_\_\_          \_            \_\_ \_ \_
 /\\\\ / \_\_\_'\_ \_\_ \_ \_(\_)\_ \_\_  \_\_ \_ \\ \\ \\ \\
( ( )\\\_\_\_ | '\_ | '\_| | '\_ \\/ \_\` | \\ \\ \\ \\
 \\\\/  \_\_\_)| |\_)| | | | | || (\_| |  ) ) ) )
  '  |\_\_\_\_| .\_\_|\_| |\_|\_| |\_\\\_\_, | / / / /
 =========|\_|==============|\_\_\_/=/\_/\_/\_/
 :: Spring Boot ::        (v2.0.5.RELEASE)

2020-02-08 13:07:29.316  INFO 114031 --- \[           main\] c.a.c.s.dashboard.DashboardApplication   : Starting DashboardApplication on 192.168.180.137 with PID 114031 (/root/sentinel-dashboard-1.6.3.jar started by root in /root)
2020-02-08 13:07:29.319  INFO 114031 --- \[           main\] c.a.c.s.dashboard.DashboardApplication   : No active profile set, falling back to default profiles: default
2020-02-08 13:07:29.456  INFO 114031 --- \[           main\] ConfigServletWebServerApplicationContext : Refreshing org.springframework.boot.web.servlet.context.AnnotationConfigServletWebServerApplicationContext@59690aa4: startup date \[Sat Feb 08 13:07:29 CST 2020\]; root of context hierarchy
2020-02-08 13:07:33.783  INFO 114031 --- \[           main\] o.s.b.w.embedded.tomcat.TomcatWebServer  : Tomcat initialized with port(s): 8888 (http)

启动 Sentinel 控制台需要 JDK 版本为 1.8 及以上版本。

Sentinel 控制台使用

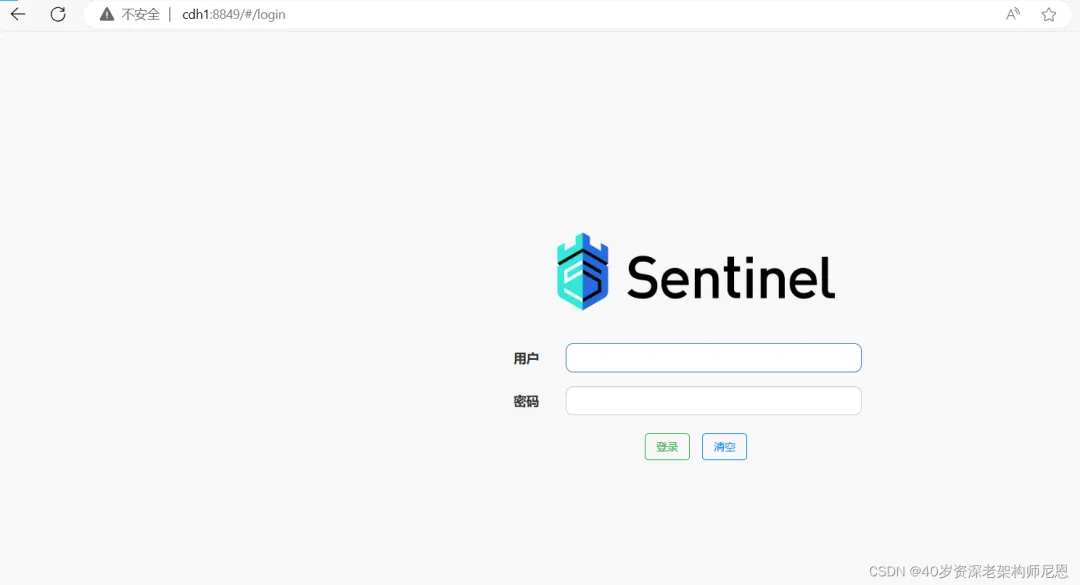

打开浏览器即可展示Sentinel的管理控制台

登录地址 http://cdh1:8849/#/login

默认用户名和密码都是 sentinel

查看机器列表以及健康情况

默认情况下Sentinel 会在客户端首次调用的时候进行初始化，开始向控制台发送心跳包。

也可以配置 sentinel.eager=true ,取消Sentinel控制台懒加载。

SpringCloud客户端能接入控制台

控制台启动后，客户端需要按照以下步骤接入到控制台。

父工程引入 alibaba实现的SpringCloud



<dependencyManagement\>
    <dependencies\>
        <dependency\>
            <groupId\>org.springframework.cloud</groupId\>
            <artifactId\>spring-cloud-dependencies</artifactId\>
            <version\>Greenwich.RELEASE</version\>
            <type\>pom</type\>
            <scope\>import</scope\>
        </dependency\>
        <dependency\>
            <groupId\>com.alibaba.cloud</groupId\>
            <artifactId\>spring-cloud-alibaba-dependencies</artifactId\>
            <version\>2.1.0.RELEASE</version\>
            <type\>pom</type\>
            <scope\>import</scope\>
        </dependency\>
    </dependencies\>
</dependencyManagement\>

子工程中引入 sentinel



<dependency\>
    <groupId\>com.alibaba.cloud</groupId\>
    <artifactId\>spring-cloud-starter-alibaba-sentinel</artifactId\>
</dependency\>

配置启动参数在工程的application.yml中添加Sentinel 控制台配置信息



spring:
  cloud:
    sentinel:
      transport:
        dashboard: 192.168.180.137:8849   #sentinel控制台的请求地址

这里的 spring.cloud.sentinel.transport.dashboard 配置控制台的请求路径。

2、使用 Sentinel 来进行熔断与限流

Sentinel 可以简单的分为 Sentinel 核心库和 Dashboard。核心库不依赖 Dashboard，但是结合 Dashboard 可以取得最好的效果。使用 Sentinel 来进行熔断保护，主要分为几个步骤:

定义资源

资源：可以是任何东西，一个服务，服务里的方法，甚至是一段代码。
定义规则

规则：Sentinel 支持以下几种规则：流量控制规则、熔断降级规则、系统保护规则、来源访问控制规则和热点参数规则。
检验规则是否生效

Sentinel 的所有规则都可以在内存态中动态地查询及修改，修改之后立即生效. 先把可能需要保护的资源定义好，之后再配置规则。

也可以理解为，只要有了资源，我们就可以在任何时候灵活地定义各种流量控制规则。在编码的时候，只需要考虑这个代码是否需要保护，如果需要保护，就将之定义为一个资源。

2.1 Java普通应用限流

1. 引入 Sentinel 依赖

如果您的应用使用了 Maven，则在 pom.xml 文件中加入以下代码即可：



<dependency\>
    <groupId\>com.alibaba.csp</groupId\>
    <artifactId\>sentinel-core</artifactId\>
    <version\>1.8.6</version\>
</dependency\>

如果您未使用依赖管理工具，请到 Maven Center Repository 直接下载 JAR 包。

2. 定义资源

资源是 Sentinel 中的核心概念之一。最常用的资源是我们代码中的 Java 方法。当然，您也可以更灵活的定义你的资源，例如，把需要控制流量的代码用 Sentinel API SphU.entry("HelloWorld") 和 entry.exit() 包围起来即可。在下面的例子中，我们将 System.out.println("hello world"); 作为资源（被保护的逻辑），用 API 包装起来。参考代码如下:



public static void main(String\[\] args) {
    // 配置规则.
    initFlowRules();

    while (true) {
        // 1.5.0 版本开始可以直接利用 try-with-resources 特性
        try (Entry entry = SphU.entry("HelloWorld")) {
            // 被保护的逻辑
            System.out.println("hello world");
	} catch (BlockException ex) {
            // 处理被流控的逻辑
	    System.out.println("blocked!");
	}
    }
}

完成以上两步后，代码端的改造就完成了。

您也可以通过我们提供的注解支持模块，来定义我们的资源，类似于下面的代码：



@SentinelResource("HelloWorld")
public void helloWorld() {
    // 资源中的逻辑
    System.out.println("hello world");
}

这样，helloWorld() 方法就成了我们的一个资源。注意注解支持模块需要配合 Spring AOP 或者 AspectJ 一起使用。

3. 定义规则

接下来，通过流控规则来指定允许该资源通过的请求次数，例如下面的代码定义了资源 HelloWorld 每秒最多只能通过 20 个请求。



private static void initFlowRules(){
    List<FlowRule> rules = new ArrayList<>();
    FlowRule rule = new FlowRule();
    rule.setResource("HelloWorld");
    rule.setGrade(RuleConstant.FLOW\_GRADE\_QPS);
    // Set limit QPS to 20.
    rule.setCount(20);
    rules.add(rule);
    FlowRuleManager.loadRules(rules);
}

完成上面 3 步，Sentinel 就能够正常工作了。更多的信息可以参考使用文档。

4. 检查效果

Demo 运行之后，我们可以在日志 ~/logs/csp/${appName}-metrics.log.xxx里看到下面的输出:



|--timestamp-|------date time----|--resource-|p |block|s |e|rt
1529998904000|2018-06-26 15:41:44|hello world|20|0    |20|0|0
1529998905000|2018-06-26 15:41:45|hello world|20|5579 |20|0|728
1529998906000|2018-06-26 15:41:46|hello world|20|15698|20|0|0
1529998907000|2018-06-26 15:41:47|hello world|20|19262|20|0|0
1529998908000|2018-06-26 15:41:48|hello world|20|19502|20|0|0
1529998909000|2018-06-26 15:41:49|hello world|20|18386|20|0|0

其中 p 代表通过的请求, block 代表被阻止的请求, s 代表成功执行完成的请求个数, e 代表用户自定义的异常, rt 代表平均响应时长。

可以看到，这个程序每秒稳定输出 “hello world” 20 次，和规则中预先设定的阈值是一样的。

更详细的说明可以参考: 如何使用

更多的例子可以参考: Sentinel Demo 集锦

5.接入控制台

客户端需要引入 Transport 模块来与 Sentinel 控制台进行通信。您可以通过 pom.xml 引入 JAR 包:



<dependency\>
    <groupId\>com.alibaba.csp</groupId\>
    <artifactId\>sentinel-transport-simple-http</artifactId\>

</dependency\>

启动时加入 JVM 参数 -Dcsp.sentinel.dashboard.server=consoleIp:port 指定控制台地址和端口。



\-Dcsp.sentinel.dashboard.server=cdh1:8849  -Dproject.name=api-gateway

\-Dcsp.sentinel.dashboard.server=192.169.56.121:8849 -Dproject.name=api-gateway

telnet 192.168.56.121 8849

2.2 定义资源

资源是 Sentinel 的关键概念。

它可以是 Java 应用程序中的任何内容，例如，由应用程序提供的服务，或由应用程序调用的其它应用提供的服务，RPC接口方法，甚至可以是一段代码。

只要通过 Sentinel API 定义的代码，就是资源，能够被 Sentinel 保护起来。

大部分情况下，可以使用方法签名，URL，甚至服务名称作为资源名来标示资源。

把需要控制流量的代码用 Sentinel的关键代码 SphU.entry(“资源名”) 和 entry.exit() 包围起来即可。

实例代码：



Entry entry = null;
try {
    // 定义一个sentinel保护的资源，名称为test-sentinel-api
    entry = SphU.entry(resourceName);
    // 模拟执行被保护的业务逻辑耗时
    Thread.sleep(100);
    return a;
} catch (BlockException e) {
    // 如果被保护的资源被限流或者降级了，就会抛出BlockException
    log.warn("资源被限流或降级了", e);
    return "资源被限流或降级了";
} catch (InterruptedException e) {
    return "发生InterruptedException";
} finally {
    if (entry != null) {
        entry.exit();
    }

    ContextUtil.exit();
}
}

在下面的例子中，用 try-with-resources 来定义资源。参考代码如下:



public static void main(String\[\] args) {
    // 配置规则.
    initFlowRules();

    while (true) {
        // 1.5.0 版本开始可以直接利用 try-with-resources 特性
        try (Entry entry = SphU.entry("HelloWorld")) {
            // 被保护的逻辑
            System.out.println("hello world");
        } catch (BlockException ex) {
            // 处理被流控的逻辑
            System.out.println("blocked!");
        }
    }
}

资源注解@SentinelResource

也可以使用Sentinel提供的注解@SentinelResource来定义资源，实例如下:



@SentinelResource("HelloWorld")
public void helloWorld() {
    // 资源中的逻辑
    System.out.println("hello world");
}

@SentinelResource 注解

注意：注解方式埋点不支持 private 方法。

@SentinelResource 用于定义资源，并提供可选的异常处理和 fallback 配置项。

@SentinelResource 注解包含以下属性：

value：资源名称，必需项（不能为空）
entryType：entry 类型，可选项（默认为 EntryType.OUT）
blockHandler / blockHandlerClass:

blockHandler 对应处理 BlockException的函数名称，可选项。blockHandler 函数访问范围需要是 public，返回类型需要与原方法相匹配，参数类型需要和原方法相匹配并且最后加一个额外的参数，类型为 BlockException。blockHandler 函数默认需要和原方法在同一个类中。若希望使用其他类的函数，则可以指定 blockHandlerClass 为对应的类的 Class 对象，注意对应的函数必需为 static 函数，否则无法解析。

fallback /fallbackClass

fallback 函数名称，可选项，用于在抛出异常的时候提供 fallback 处理逻辑。fallback 函数可以针对所有类型的异常（除了exceptionsToIgnore里面排除掉的异常类型）进行处理。
defaultFallback

（since 1.6.0）：默认的 fallback 函数名称，可选项，通常用于通用的 fallback 逻辑（即可以用于很多服务或方法）。默认 fallback 函数可以针对所有类型的异常（除了exceptionsToIgnore里面排除掉的异常类型）进行处理。若同时配置了 fallback 和 defaultFallback，则只有 fallback 会生效。

fallback 函数签名和位置要求：

返回值类型必须与原函数返回值类型一致；
方法参数列表需要和原函数一致，或者可以额外多一个 Throwable 类型的参数用于接收对应的异常。
fallback 函数默认需要和原方法在同一个类中。若希望使用其他类的函数，则可以指定 fallbackClass为对应的类的 Class 对象，注意对应的函数必需为 static 函数，否则无法解析。

defaultFallback 函数签名要求：

返回值类型必须与原函数返回值类型一致；
方法参数列表需要为空，或者可以额外多一个 Throwable 类型的参数用于接收对应的异常。
defaultFallback 函数默认需要和原方法在同一个类中。若希望使用其他类的函数，则可以指定 fallbackClass 为对应的类的 Class 对象，注意对应的函数必需为 static 函数，否则无法解析。
exceptionsToIgnore（since 1.6.0）：用于指定哪些异常被排除掉，不会计入异常统计中，也不会进入 fallback 逻辑中，而是会原样抛出。

2.3 定义规则

规则主要有流控规则、熔断降级规则、系统规则、权限规则、热点参数规则等：

一段硬编码的方式定义流量控制规则如下：



private void initSystemRule() {
    List<SystemRule> rules = new ArrayList<>();
    SystemRule rule = new SystemRule();
    rule.setHighestSystemLoad(10);
    rules.add(rule);
    SystemRuleManager.loadRules(rules);
}

加载规则：



FlowRuleManager.loadRules(List<FlowRule> rules); // 修改流控规则
DegradeRuleManager.loadRules(List<DegradeRule> rules); // 修改降级规则
SystemRuleManager.loadRules(List<SystemRule> rules); // 修改系统规则
AuthorityRuleManager.loadRules(List<AuthorityRule> rules); // 修改授权规则

3、sentinel 熔断降级

3.1 什么是熔断降级

熔断降级对调用链路中不稳定的资源进行熔断降级是保障高可用的重要措施之一。

由于调用关系的复杂性，如果调用链路中的某个资源不稳定，最终会导致请求发生堆积。

Sentinel 熔断降级会在调用链路中某个资源出现不稳定状态时（例如调用超时或异常比例升高），对这个资源的调用进行限制，让请求快速失败，避免影响到其它的资源而导致级联错误。当资源被降级后，在接下来的降级时间窗口之内，对该资源的调用都自动熔断（默认行为是抛出 DegradeException）

熔断机模型：

当下游的服务因为某种原因突然变得不可用或响应过慢，上游服务为了保证自己整体服务的可用性，不再继续调用目标服务，直接返回，快速释放资源。如果目标服务情况好转则恢复调用。熔断器模型

熔断器模型的状态机有3个状态。

Closed：关闭状态（断路器关闭），所有请求都正常访问。
Open：打开状态（断路器打开），所有请求都会被降级。熔断器会对请求情况计数，当一定时间内失败请求百分比达到阈值，则触发熔断，断路器会完全打开。
Half Open：半开状态，不是永久的，断路器打开后会进入休眠时间。随后断路器会自动进入半开状态。此时会释放部分请求通过，若这些请求都是健康的，则会关闭断路器，否则继续保持打开，再次进行休眠计时。

3.2 熔断降级规则

熔断降级规则包含下面几个重要的属性：

Field	说明	默认值
resource	资源名，即规则的作用对象
grade	熔断策略，支持慢调用比例/异常比例/异常数量策略	慢调用比例
count	慢调用比例模式下为慢调用临界 RT（超出该值计为慢调用）；异常比例/异常数模式下为对应的阈值
timeWindow	熔断时长，单位为 s
minRequestAmount	熔断触发的最小请求数，请求数小于该值时即使异常比率超出阈值也不会熔断（1.7.0 引入）	5
statIntervalMs	统计时长（单位为 ms），如 60*1000 代表分钟级（1.8.0 引入）	1000 ms
slowRatioThreshold	慢调用比例阈值，仅慢调用比例模式有效（1.8.0 引入）

3.3 几种降级策略

我们通常用以下几种降级策略：

平均响应时间 (DEGRADE_GRADE_RT)：

当资源的平均响应时间超过阈值（DegradeRule 中的 count，以 ms 为单位）之后，资源进入准降级状态。接下来如果持续进入 5 个请求，它们的 RT 都持续超过这个阈值，那么在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地返回（抛出 DegradeException）。在下一个时间窗口到来时, 会接着再放入5个请求, 再重复上面的判断.



// 初始化降级规则
DegradeRule degradeRule = new DegradeRule();
degradeRule.setResource("queryGoodsInfo");
//响应时间
degradeRule.setGrade(RuleConstant.DEGRADE\_GRADE\_RT);
//超过100ms
degradeRule.setCount(100);
//熔断打开后，经过多少时间进入半打开
degradeRule.setTimeWindow(10);

注意 Sentinel 默认统计的 RT 上限是 4900 ms，超出此阈值的都会算作 4900 ms，若需要变更此上限可以通过启动配置项 -Dcsp.sentinel.statistic.max.rt=xxx 来配置。

异常比例 (DEGRADE_GRADE_EXCEPTION_RATIO)：

当资源的每秒请求量 >= N（可配置），并且每秒异常总数占通过量的比值超过阈值（DegradeRule 中的 count）之后，资源进入降级状态，即在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地返回。异常比率的阈值范围是 [0.0, 1.0]，代表 0% - 100%。

当资源的每秒异常总数占通过量的比值超过阈值（DegradeRule 中的 count）之后，资源进入降级状态，即在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地返回。

异常比率的阈值范围是 [0.0, 1.0]，代表 0% - 100%。
异常数 (DEGRADE_GRADE_EXCEPTION_COUNT)：

当资源近 1 分钟的异常数目超过阈值之后会进行熔断。

当资源近 1 分钟的异常数目超过阈值之后会进行熔断。注意由于统计时间窗口是分钟级别的，若 timeWindow 小于 60s，则结束熔断状态后仍可能再进入熔断状态。

注意由于统计时间窗口是分钟级别的，若 timeWindow 小于 60s，则结束熔断状态后仍可能再进入熔断状态。

3.4 熔断降级代码实现

可以通过调用 DegradeRuleManager.loadRules() 方法来用硬编码的方式定义流量控制规则。

异常数 (DEGRADE_GRADE_EXCEPTION_COUNT) 熔断：



@PostConstruct
public void initSentinelRule()
{
    //熔断规则： 5s内调用接口出现异常次数超过5的时候, 进行熔断
    List<DegradeRule> degradeRules = new ArrayList<>();
    DegradeRule rule = new DegradeRule();
     rule.setGrade(RuleConstant.DEGRADE\_GRADE\_EXCEPTION\_COUNT);//熔断规则
   rule.setResource("queryGoodsInfo");
    rule.setCount(5);

    rule.setTimeWindow(5);
    degradeRules.add(rule);
    DegradeRuleManager.loadRules(degradeRules);

}

具体源码，请参见疯狂创客圈crazy-springcloud 源码工程

平均响应时间 (DEGRADE_GRADE_RT) 熔断




// 初始化降级规则
DegradeRule degradeRule = new DegradeRule();
degradeRule.setResource("queryGoodsInfo");
//响应时间
degradeRule.setGrade(RuleConstant.DEGRADE\_GRADE\_RT);
//平均响应时间超过100ms
degradeRule.setCount(100);
//熔断打开后，经过多少时间进入半打开
degradeRule.setTimeWindow(10);
DegradeRuleManager.loadRules(Collections.singletonList(degradeRule));

3.5 控制台降级规则

配置

参数

Field	说明	默认值
resource	资源名，即限流规则的作用对象
count	阈值
grade	降级模式，根据 RT 降级还是根据异常比例降级	RT
timeWindow	降级的时间，单位为 s

3.6 与Hystrix的熔断对比：

Hystrix常用的线程池隔离会造成线程上下切换的overhead比较大；

Hystrix使用的信号量隔离对某个资源调用的并发数进行控制，效果不错，但是无法对慢调用进行自动降级；

Sentinel通过并发线程数的流量控制提供信号量隔离的功能；

此外，Sentinel支持的熔断降级维度更多，可对多种指标进行流控、熔断，且提供了实时监控和控制面板，功能更为强大。

4、Sentinel 流控（限流）

流量控制(Flow Control)，原理是监控应用流量的QPS或并发线程数等指标，当达到指定阈值时对流量进行控制，避免系统被瞬时的流量高峰冲垮，保障应用高可用性。

通过流控规则来指定允许该资源通过的请求次数，例如下面的代码定义了资源 HelloWorld 每秒最多只能通过 20 个请求。

参考的规则定义如下：



private static void initFlowRules(){
    List<FlowRule> rules = new ArrayList<>();
    FlowRule rule = new FlowRule();
    rule.setResource("HelloWorld");
    rule.setGrade(RuleConstant.FLOW\_GRADE\_QPS);
    // Set limit QPS to 20.
    rule.setCount(20);
    rules.add(rule);
    FlowRuleManager.loadRules(rules);
}

一条限流规则主要由下面几个因素组成，我们可以组合这些元素来实现不同的限流效果：

resource：资源名，即限流规则的作用对象
count: 限流阈值
grade: 限流阈值类型（QPS 或并发线程数）
limitApp: 流控针对的调用来源，若为 default 则不区分调用来源
strategy: 调用关系限流策略
controlBehavior: 流量控制效果（直接拒绝、Warm Up、匀速排队）

基本的参数

资源名：唯一名称，默认请求路径

针对来源：Sentinel可以针对调用者进行限流，填写微服务名，默认为default(不区分来源)

阈值类型/单机阈值：

QPS：每秒请求数，当前调用该api的QPS到达阈值的时候进行限流
线程数：当调用该api的线程数到达阈值的时候，进行限流

是否集群：是否为集群

流控的几种strategy：

直接：当api大达到限流条件时，直接限流
关联：当关联的资源到达阈值，就限流自己
链路：只记录指定路上的流量，指定资源从入口资源进来的流量，如果达到阈值，就进行限流，api级别的限流

4.1 直接失败模式

使用API进行资源定义



/\*\*
 \* 限流实现方式一: 抛出异常的方式定义资源
 \*
 \* @param orderId
 \* @return
 \*/
@ApiOperation(value = "纯代码限流")
@GetMapping("/getOrder")
@ResponseBody
public String getOrder(@RequestParam(value = "orderId", required = false)String orderId)
{

    Entry entry = null;
    // 资源名
    String resourceName = "getOrder";
    try
    {
        // entry可以理解成入口登记
        entry = SphU.entry(resourceName);
        // 被保护的逻辑, 这里为订单查询接口
        return "正常的业务逻辑 OrderInfo :" + orderId;
    } catch (BlockException blockException)
    {
        // 接口被限流的时候, 会进入到这里
        log.warn("---getOrder1接口被限流了---, exception: ", blockException);
        return "接口限流, 返回空";
    } finally
    {
        // SphU.entry(xxx) 需要与 entry.exit() 成对出现,否则会导致调用链记录异常
        if (entry != null)
        {
            entry.exit();
        }
    }
}

代码限流规则



//限流规则 QPS mode,
List<FlowRule> rules = new ArrayList<FlowRule>();
FlowRule rule1 = new FlowRule();
rule1.setResource("getOrder");
// QPS控制在2以内
rule1.setCount(2);
// QPS限流
rule1.setGrade(RuleConstant.FLOW\_GRADE\_QPS);
rule1.setLimitApp("default");
rules.add(rule1);
FlowRuleManager.loadRules(rules);

网页限流规则配置

选择QPS，直接，快速失败，单机阈值为2。

配置

参数

Field	说明	默认值
resource	资源名，资源名是限流规则的作用对象
count	限流阈值
grade	限流阈值类型，QPS 或线程数模式	QPS 模式
limitApp	流控针对的调用来源	`default`，代表不区分调用来源
strategy	判断的根据是资源自身，还是根据其它关联资源 (`refResource`)，还是根据链路入口	根据资源本身
controlBehavior	流控效果（直接拒绝 / 排队等待 / 慢启动模式）	直接拒绝

测试

频繁刷新请求，1秒访问2次请求，正常，超过设置的阈值，将报默认的错误。

再次的1秒访问2次请求，访问正常。超过2次，访问异常

4.2 关联模式

调用关系包括调用方、被调用方；一个方法又可能会调用其它方法，形成一个调用链路的层次关系。Sentinel 通过 NodeSelectorSlot 建立不同资源间的调用的关系，并且通过 ClusterBuilderSlot 记录每个资源的实时统计信息。

当两个资源之间具有资源争抢或者依赖关系的时候，这两个资源便具有了关联。

比如对数据库同一个字段的读操作和写操作存在争抢，读的速度过高会影响写得速度，写的速度过高会影响读的速度。如果放任读写操作争抢资源，则争抢本身带来的开销会降低整体的吞吐量。可使用关联限流来避免具有关联关系的资源之间过度的争抢.

举例来说，read_db 和 write_db 这两个资源分别代表数据库读写，我们可以给 read_db 设置限流规则来达到写优先的目的。具体的方法：



设置 \`strategy\` 为 \`RuleConstant.STRATEGY\_RELATE\`
设置 \`refResource\` 为 \`write\_db\`。
这样当写库操作过于频繁时，读数据的请求会被限流。

还有一个例子，电商的下订单和支付两个操作，需要优先保障支付，可以根据支付接口的流量阈值，来对订单接口进行限制，从而保护支付的目的。

使用注解进行资源定义

添加2个请求



@SentinelResource(value = "test1", blockHandler = "exceptionHandler")
@GetMapping("/test1")
public String test1()
{
    log.info(Thread.currentThread().getName() + "\\t" + "...test1");
    return "-------hello baby，i am test1";
}


// Block 异常处理函数，参数最后多一个 BlockException，其余与原函数一致.
public String exceptionHandler(BlockException ex)
{
    // Do some log here.
    ex.printStackTrace();
    log.info(Thread.currentThread().getName() + "\\t" + "...exceptionHandler");
    return String.format("error: test1  is not OK");
}

@SentinelResource(value = "test1\_ref")
@GetMapping("/test1\_ref")
public String test1\_ref()
{
    log.info(Thread.currentThread().getName() + "\\t" + "...test1\_related");
    return "-------hello baby，i am test1\_ref";
}

代码配置关联限流规则



// 关联模式流控  QPS控制在1以内
String refResource = "test1\_ref";
FlowRule rRule = new FlowRule("test1")
    .setCount(1)  // QPS控制在1以内
    .setStrategy(RuleConstant.STRATEGY\_RELATE)
    .setRefResource(refResource);

rules.add(rRule);
FlowRuleManager.loadRules(rules);

网页限流规则配置

测试

选择QPS，单机阈值为1，选择关联，关联资源为/test_ref，这里用Jmeter模拟高并发，请求/test_ref。

在大批量线程高并发访问/test_ref，导致/test失效了

链路类型的关联也类似，就不再演示了。多个请求调用同一微服务。

4.3 Warm up（预热）模式

场景1： JVM刚启动场景需要预热，具体的原因，去阅读下面的博客

微博一面：JVM预热，你的方案是啥？ - 疯狂创客圈 - 博客园 (cnblogs.com)

场景2：空闲状态到繁忙状态的切换，也需要时间

db连接池，最少的连接数
线程池，很少线程数
其他的池

当流量突然增大的时候，我们常常会希望系统从空闲状态到繁忙状态的切换的时间长一些。

即如果系统在此之前长期处于空闲的状态，我们希望处理请求的数量是缓步的增多，经过预期的时间以后，到达系统处理请求个数的最大值。

如秒杀系统在开启瞬间，会有很多流量上来，很可能把系统打死，预热方式就是为了保护系统，可慢慢的把流量放进来，慢慢的把阈值增长到设置的阈值。

Warm Up（冷启动，预热）模式就是为了实现这个保护系统目的的。

默认 coldFactor 为 3，即请求 QPS 从 threshold / 3 开始，经预热时长逐渐升至设定的 QPS 阈值。

使用注解定义资源



@SentinelResource(value = "testWarmUP", blockHandler = "exceptionHandlerOfWarmUp")
@GetMapping("/testWarmUP")
public String testWarmUP()
{
    log.info(Thread.currentThread().getName() + "\\t" + "...test1");
    return "-------hello baby，i am testWarmUP";
}

代码预热规则

案例：阈值为10 qps，预热时长设置为 5s；



FlowRule warmUPRule = new FlowRule();
warmUPRule.setResource("testWarmUP");
warmUPRule.setCount(10);
warmUPRule.setGrade(RuleConstant.FLOW\_GRADE\_QPS);
warmUPRule.setLimitApp("default");
warmUPRule.setControlBehavior(RuleConstant.CONTROL\_BEHAVIOR\_WARM\_UP);
warmUPRule.setWarmUpPeriodSec(5);

1）默认冷加载因子 codeFactor为3，即请求QPS从（threshold / 3）开始，经过多少预热时长才逐渐升至设定的 QPS 阈值；

系统初始化阈值为 10/3 约等于3，即阈值刚开始为3；然后过了5s后，阈值才慢慢升到10；

就是5s前阈值是3，5s后阈值为10；

3）testWarmUP 刚开始每秒访问4次，就会报错，超过了 10/3=3，5s后每秒访问 1~10 次都正常；

网页预热规则配置

先在单机阈值10/3，3的时候，预热10秒后，慢慢将阈值升至20。

刚开始刷/testWarmUP，会出现默认错误，预热时间到了后，阈值增加，没超过阈值刷新，请求正常。

通常冷启动的过程系统允许通过的 QPS 曲线如下图所示：

4.4 排队等待模式

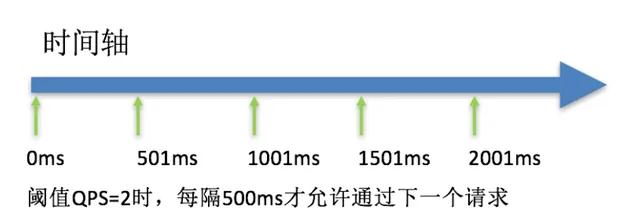

匀速排队（RuleConstant.CONTROL_BEHAVIOR_RATE_LIMITER）方式会严格控制请求通过的间隔时间，也即是让请求以均匀的速度通过，对应的是漏桶算法。阈值必须设置为QPS。

这种方式主要用于处理间隔性突发的流量，例如消息队列。

想象一下这样的场景，在某一秒有大量的请求到来，而接下来的几秒则处于空闲状态，我们希望系统能够在接下来的空闲期间逐渐处理这些请求，而不是在第一秒直接拒绝多余的请求。

某瞬时来了大流量的请求, 而如果此时要处理所有请求，很可能会导致系统负载过高，影响稳定性。但其实可能后面几秒之内都没有消息投递，若直接把多余的消息丢掉则没有充分利用系统处理消息的能力。

Sentinel的Rate Limiter模式能在某一段时间间隔内以匀速方式处理这样的请求, 充分利用系统的处理能力, 也就是削峰填谷, 保证资源的稳定性.

Sentinel会以固定的间隔时间让请求通过, 访问资源。当请求到来的时候，如果当前请求距离上个通过的请求通过的时间间隔不小于预设值，则让当前请求通过；否则，计算当前请求的预期通过时间，如果该请求的预期通过时间小于规则预设的 timeout 时间，则该请求会等待直到预设时间到来通过；反之，则马上抛出阻塞异常。

使用Sentinel的这种策略, 简单点说, 就是使用一个时间段(比如20s的时间)处理某一瞬时产生的大量请求, 起到一个削峰填谷的作用, 从而充分利用系统的处理能力, 下图能很形象的展示这种场景: X轴代表时间, Y轴代表系统处理的请求.

示例

模拟2个用户同时并发的访问资源，发出100个请求,

如果设置QPS阈值为1, 拒绝策略修改为Rate Limiter匀速RuleConstant.CONTROL_BEHAVIOR_RATE_LIMITER方式, 还需要设置setMaxQueueingTimeMs(20 * 1000)表示每一请求最长等待时间, 这里等待时间大一点, 以保证让所有请求都能正常通过;

假设这里设置的排队等待时间过小的话, 导致排队等待的请求超时而抛出异常BlockException, 最终结果可能是这100个并发请求中只有一个请求或几个才能正常通过, 所以使用这种模式得根据访问资源的耗时时间决定排队等待时间. 按照目前这种设置, QPS阈值为10的话, 每一个请求相当于是以匀速100ms左右通过.

使用注解定义资源



@SentinelResource(value = "testLineUp",
                  blockHandler = "exceptionHandlerOftestLineUp")
@GetMapping("/testLineUp")
public String testLineUp()
{
    log.info(Thread.currentThread().getName() + "\\t" + "...test1");
    return "-------hello baby，i am testLineUp";
}

代码限流规则



FlowRule lineUpRule = new FlowRule();
lineUpRule.setResource("testLineUp");
lineUpRule.setCount(10);
lineUpRule.setGrade(RuleConstant.FLOW\_GRADE\_QPS);
lineUpRule.setLimitApp("default");
lineUpRule.setMaxQueueingTimeMs(20 \* 1000);
// CONTROL\_BEHAVIOR\_DEFAULT means requests more than threshold will be rejected immediately.
// CONTROL\_BEHAVIOR\_DEFAULT将超过阈值的流量立即拒绝掉.
lineUpRule.setControlBehavior(RuleConstant.CONTROL\_BEHAVIOR\_RATE\_LIMITER);
rules.add(lineUpRule);

网页限流规则配置

通过jmeter进行测试

4.5 热点规则 (ParamFlowRule)

何为热点？

热点即经常访问的数据。很多时候我们希望统计某个热点数据中访问频次最高的 Top K 数据，并对其访问进行限制。比如：

商品 ID 为参数，统计一段时间内最常购买的商品 ID 并进行限制
用户 ID 为参数，针对一段时间内频繁访问的用户 ID 进行限制热点参数限流会统计传入参数中的热点参数，并根据配置的限流阈值与模式，对包含热点参数的资源调用进行限流。热点参数限流可以看做是一种特殊的流量控制，仅对包含热点参数的资源调用生效。使用该规则需要引入依赖：

热点参数规则（ParamFlowRule）类似于流量控制规则（FlowRule）：

属性	说明	默认值
resource	资源名，必填
count	限流阈值，必填
grade	限流模式	QPS 模式
durationInSec	统计窗口时间长度（单位为秒），1.6.0 版本开始支持	1s
controlBehavior	流控效果（支持快速失败和匀速排队模式），1.6.0 版本开始支持	快速失败
maxQueueingTimeMs	最大排队等待时长（仅在匀速排队模式生效），1.6.0 版本开始支持	0ms
paramIdx	热点参数的索引，必填，对应 `SphU.entry(xxx, args)` 中的参数索引位置
paramFlowItemList	参数例外项，可以针对指定的参数值单独设置限流阈值，不受前面 `count` 阈值的限制。仅支持基本类型和字符串类型
clusterMode	是否是集群参数流控规则	`false`
clusterConfig	集群流控相关配置

自定义资源



@GetMapping("/byHotKey")
@SentinelResource(value = "byHotKey",
                  blockHandler = "userAccessError")
public String test4(@RequestParam(value = "userId", required = false) String userId,
                    @RequestParam(value = "goodId", required = false) int goodId)
{
    log.info(Thread.currentThread().getName() + "\\t" + "...byHotKey");
    return "-----------by HotKey： UserId";
}

限流规则代码：

可以通过 ParamFlowRuleManager 的 loadRules 方法更新热点参数规则，下面是官方实例：



ParamFlowRule rule = new ParamFlowRule(resourceName)
    .setParamIdx(0)
    .setCount(5);
// 针对 int 类型的参数 PARAM\_B，单独设置限流 QPS 阈值为 10，而不是全局的阈值 5.
ParamFlowItem item = new ParamFlowItem().setObject(String.valueOf(PARAM\_B))
    .setClassType(int.class.getName())
    .setCount(10);
rule.setParamFlowItemList(Collections.singletonList(item));

ParamFlowRuleManager.loadRules(Collections.singletonList(rule));

具体的限流代码如下：



ParamFlowRule pRule = new ParamFlowRule("byHotKey")
    .setParamIdx(1)
    .setCount(1);
// 针对 参数值1000，单独设置限流 QPS 阈值为 5，而不是全局的阈值 1.
ParamFlowItem item = new ParamFlowItem().setObject(String.valueOf(1000))
    .setClassType(int.class.getName())
    .setCount(5);
pRule.setParamFlowItemList(Collections.singletonList(item));

ParamFlowRuleManager.loadRules(Collections.singletonList(pRule));

网页限流规则配置

5、Sentinel 系统保护

系统保护的目的

在开始之前，我们先了解一下系统保护的目的：

保证系统不被拖垮
在系统稳定的前提下，保持系统的吞吐量

长期以来，系统保护的思路是根据硬指标，即系统的负载 (load1) 来做系统过载保护。当系统负载高于某个阈值，就禁止或者减少流量的进入；当 load 开始好转，则恢复流量的进入。这个思路给我们带来了不可避免的两个问题：

load 是一个“结果”，如果根据 load 的情况来调节流量的通过率，那么就始终有延迟性。也就意味着通过率的任何调整，都会过一段时间才能看到效果。当前通过率是使 load 恶化的一个动作，那么也至少要过 1 秒之后才能观测到；同理，如果当前通过率调整是让 load 好转的一个动作，也需要 1 秒之后才能继续调整，这样就浪费了系统的处理能力。所以我们看到的曲线，总是会有抖动。
恢复慢。想象一下这样的一个场景（真实），出现了这样一个问题，下游应用不可靠，导致应用 RT 很高，从而 load 到了一个很高的点。过了一段时间之后下游应用恢复了，应用 RT 也相应减少。这个时候，其实应该大幅度增大流量的通过率；但是由于这个时候 load 仍然很高，通过率的恢复仍然不高。

系统保护的目标是 在系统不被拖垮的情况下，提高系统的吞吐率，而不是 load 一定要到低于某个阈值。如果我们还是按照固有的思维，超过特定的 load 就禁止流量进入，系统 load 恢复就放开流量，这样做的结果是无论我们怎么调参数，调比例，都是按照果来调节因，都无法取得良好的效果。

Sentinel 在系统自适应保护的做法是，用 load1 作为启动自适应保护的因子，而允许通过的流量由处理请求的能力，即请求的响应时间以及当前系统正在处理的请求速率来决定。

系统保护规则的应用

系统规则支持以下的模式：

Load 自适应（仅对 Linux/Unix-like 机器生效）：系统的 load1 作为启发指标，进行自适应系统保护。当系统 load1 超过设定的启发值，且系统当前的并发线程数超过估算的系统容量时才会触发系统保护（BBR 阶段）。系统容量由系统的 maxQps * minRt 估算得出。设定参考值一般是 CPU cores * 2.5。
CPU usage（1.5.0+ 版本）：当系统 CPU 使用率超过阈值即触发系统保护（取值范围 0.0-1.0），比较灵敏。
平均 RT：当单台机器上所有入口流量的平均 RT 达到阈值即触发系统保护，单位是毫秒。
并发线程数：当单台机器上所有入口流量的并发线程数达到阈值即触发系统保护。
入口 QPS：当单台机器上所有入口流量的 QPS 达到阈值即触发系统保护。

系统保护规则是从应用级别的入口流量进行控制，从单台机器的 load、CPU 使用率、平均 RT、入口 QPS 和并发线程数等几个维度监控应用指标，让系统尽可能跑在最大吞吐量的同时保证系统整体的稳定性。

系统保护规则是应用整体维度的，而不是资源维度的，并且仅对入口流量生效。入口流量指的是进入应用的流量（EntryType.IN），比如 Web 服务或 Dubbo 服务端接收的请求，都属于入口流量。

系统规则的参数说明:

highestSystemLoad 最大的 load1，参考值 -1 (不生效)
avgRt 所有入口流量的平均响应时间 -1 (不生效)
maxThread 入口流量的最大并发数 -1 (不生效)
qps 所有入口资源的 QPS -1 (不生效)

硬编码的方式定义流量控制规则如下：



List<SystemRule> srules = new ArrayList<>();
SystemRule srule = new SystemRule();
srule.setAvgRt(3000);
srules.add(srule);
SystemRuleManager.loadRules(srules);

网页限流规则配置

6、黑白名单规则

很多时候，我们需要根据调用方来限制资源是否通过，这时候可以使用 Sentinel 的访问控制（黑白名单）的功能。黑白名单根据资源的请求来源（origin）限制资源是否通过，若配置白名单则只有请求来源位于白名单内时才可通过；若配置黑名单则请求来源位于黑名单时不通过，其余的请求通过。

调用方信息通过 ContextUtil.enter(resourceName, origin) 方法中的 origin 参数传入。也可以在spring容器中注册RequestOriginParser

访问控制规则 (AuthorityRule)

授权规则，即黑白名单规则（AuthorityRule）非常简单，主要有以下配置项：

resource：资源名，即限流规则的作用对象
limitApp：对应的黑名单/白名单，不同 origin 用 , 分隔，如 appA,appB
strategy：限制模式，AUTHORITY_WHITE 为白名单模式，AUTHORITY_BLACK 为黑名单模式，默认为白名单模式比如我们希望控制对资源 test 的访问设置白名单，只有来源为 appA 和 appB 的请求才可通过，则可以配置如下白名单规则：



AuthorityRule rule = new AuthorityRule();
rule.setResource("test");
rule.setStrategy(RuleConstant.AUTHORITY\_WHITE);
rule.setLimitApp("appA,appB");
AuthorityRuleManager.loadRules(Collections.singletonList(rule));

来源解析器



@Component
public class CustomerRequestOriginParser implements RequestOriginParser {

     //通过Request获取来源标识，交给授权规则进行匹配
    @Override
    public String parseOrigin(HttpServletRequest request) {
        String origin = request.getHeader("origin"); //可以自定义

        if (origin == null || "".equals(origin)) {
            throw new RuntimeException("origin 为空");
        }

        return origin;
    }
}

测试。。。

7、如何定义资源

Sentinel 可以简单的分为 Sentinel 核心库和 Dashboard。

核心库不依赖 Dashboard，可以通过代码手段定义资源。

我们说的资源，可以是任何东西，服务，服务里的方法，甚至是一段代码。

使用 Sentinel 来进行资源保护，主要分为几个步骤:

定义资源
定义规则
检验规则是否生效

先把可能需要保护的资源定义好（埋点），之后再配置规则。

对于主流的框架，我们提供适配，只需要按照适配中的说明配置，Sentinel 就会默认定义提供的服务，方法等为资源。

方式一：主流框架的默认适配

为了减少开发的复杂程度，我们对大部分的主流框架，例如 Web Servlet、Dubbo、Spring Cloud、gRPC、Spring WebFlux、Reactor 等都做了适配。您只需要引入对应的依赖即可方便地整合 Sentinel。

可以参见: 主流框架的适配。

方式二：抛出异常的方式定义资源

SphU 包含了 try-catch 风格的 API。用这种方式，当资源发生了限流之后会抛出 BlockException。这个时候可以捕捉异常，进行限流之后的逻辑处理。示例代码如下:



// 1.5.0 版本开始可以利用 try-with-resources 特性（使用有限制）
// 资源名可使用任意有业务语义的字符串，比如方法名、接口名或其它可唯一标识的字符串。
try (Entry entry = SphU.entry("resourceName")) {
    // 被保护的业务逻辑
    // do something here...
} catch (BlockException ex) {
    // 资源访问阻止，被限流或被降级
    // 在此处进行相应的处理操作
}

特别地，若 entry 的时候传入了热点参数，那么 exit 的时候也一定要带上对应的参数（exit(count, args)），否则可能会有统计错误。这个时候不能使用 try-with-resources 的方式。

另外通过 Tracer.trace(ex) 来统计异常信息时，由于 try-with-resources 语法中 catch 调用顺序的问题，会导致无法正确统计异常数，因此统计异常信息时也不能在 try-with-resources 的 catch 块中调用 Tracer.trace(ex)。

手动 exit 示例：



Entry entry = null;
// 务必保证 finally 会被执行
try {
    // 资源名可使用任意有业务语义的字符串，注意数目不能太多（超过 1K），超出几千请作为参数传入而不要直接作为资源名
    // EntryType 代表流量类型（inbound/outbound），其中系统规则只对 IN 类型的埋点生效
    entry = SphU.entry("自定义资源名");
    // 被保护的业务逻辑
    // do something...
} catch (BlockException ex) {
    // 资源访问阻止，被限流或被降级
    // 进行相应的处理操作
} catch (Exception ex) {
    // 若需要配置降级规则，需要通过这种方式记录业务异常
    Tracer.traceEntry(ex, entry);
} finally {
    // 务必保证 exit，务必保证每个 entry 与 exit 配对
    if (entry != null) {
        entry.exit();
    }
}

热点参数埋点示例：



Entry entry = null;
try {
    // 若需要配置例外项，则传入的参数只支持基本类型。
    // EntryType 代表流量类型，其中系统规则只对 IN 类型的埋点生效
    // count 大多数情况都填 1，代表统计为一次调用。
    entry = SphU.entry(resourceName, EntryType.IN, 1, paramA, paramB);
    // Your logic here.
} catch (BlockException ex) {
    // Handle request rejection.
} finally {
    // 注意：exit 的时候也一定要带上对应的参数，否则可能会有统计错误。
    if (entry != null) {
        entry.exit(1, paramA, paramB);
    }
}

SphU.entry() 的参数描述：

参数名	类型	解释	默认值
entryType	`EntryType`	资源调用的流量类型，是入口流量（`EntryType.IN`）还是出口流量（`EntryType.OUT`），注意系统规则只对 IN 生效	`EntryType.OUT`
count	`int`	本次资源调用请求的 token 数目	1
args	`Object[]`	传入的参数，用于热点参数限流	无

注意：SphU.entry(xxx) 需要与 entry.exit() 方法成对出现，匹配调用，否则会导致调用链记录异常，抛出 ErrorEntryFreeException 异常。常见的错误：

自定义埋点只调用 SphU.entry()，没有调用 entry.exit()
顺序错误，比如：entry1 -> entry2 -> exit1 -> exit2，应该为 entry1 -> entry2 -> exit2 -> exit1

方式三：返回布尔值方式定义资源

SphO 提供 if-else 风格的 API。用这种方式，当资源发生了限流之后会返回 false，这个时候可以根据返回值，进行限流之后的逻辑处理。示例代码如下:



// 资源名可使用任意有业务语义的字符串
if (SphO.entry("自定义资源名")) {
    // 务必保证finally会被执行
    try {
        /\*\*
      \* 被保护的业务逻辑
      \*/
    } finally {
        SphO.exit();
    }
} else {
    // 资源访问阻止，被限流或被降级
    // 进行相应的处理操作
}

注意：SphO.entry(xxx) 需要与 SphO.exit()方法成对出现，匹配调用，位置正确，否则会导致调用链记录异常，抛出ErrorEntryFreeException` 异常。

方式四：注解方式定义资源

Sentinel 支持通过 @SentinelResource 注解定义资源并配置 blockHandler 和 fallback 函数来进行限流之后的处理。示例：



// 原本的业务方法.
@SentinelResource(blockHandler = "blockHandlerForGetUser")
public User getUserById(String id) {
    throw new RuntimeException("getUserById command failed");
}

// blockHandler 函数，原方法调用被限流/降级/系统保护的时候调用
public User blockHandlerForGetUser(String id, BlockException ex) {
    return new User("admin");
}

注意 blockHandler 函数会在原方法被限流/降级/系统保护的时候调用，而 fallback 函数会针对所有类型的异常。请注意 blockHandler 和 fallback 函数的形式要求，更多指引可以参见 Sentinel 注解支持文档。

方式五：异步调用支持

Sentinel 支持异步调用链路的统计。在异步调用中，需要通过 SphU.asyncEntry(xxx) 方法定义资源，并通常需要在异步的回调函数中调用 exit 方法。以下是一个简单的示例：



try {
    AsyncEntry entry = SphU.asyncEntry(resourceName);

    // 异步调用.
    doAsync(userId, result -> {
        try {
            // 在此处处理异步调用的结果.
        } finally {
            // 在回调结束后 exit.
            entry.exit();
        }
    });
} catch (BlockException ex) {
    // Request blocked.
    // Handle the exception (e.g. retry or fallback).
}

SphU.asyncEntry(xxx) 不会影响当前（调用线程）的 Context，因此以下两个 entry 在调用链上是平级关系（处于同一层），而不是嵌套关系：



// 调用链类似于：
// -parent
// ---asyncResource
// ---syncResource
asyncEntry = SphU.asyncEntry(asyncResource);
entry = SphU.entry(normalResource);

若在异步回调中需要嵌套其它的资源调用（无论是 entry 还是 asyncEntry），只需要借助 Sentinel 提供的上下文切换功能，在对应的地方通过 ContextUtil.runOnContext(context, f) 进行 Context 变换，将对应资源调用处的 Context 切换为生成的异步 Context，即可维持正确的调用链路关系。示例如下：



public void handleResult(String result) {
    Entry entry = null;
    try {
        entry = SphU.entry("handleResultForAsync");
        // Handle your result here.
    } catch (BlockException ex) {
        // Blocked for the result handler.
    } finally {
        if (entry != null) {
            entry.exit();
        }
    }
}

public void someAsync() {
    try {
        AsyncEntry entry = SphU.asyncEntry(resourceName);

        // Asynchronous invocation.
        doAsync(userId, result -> {
            // 在异步回调中进行上下文变换，通过 AsyncEntry 的 getAsyncContext 方法获取异步 Context
            ContextUtil.runOnContext(entry.getAsyncContext(), () -> {
                try {
                    // 此处嵌套正常的资源调用.
                    handleResult(result);
                } finally {
                    entry.exit();
                }
            });
        });
    } catch (BlockException ex) {
        // Request blocked.
        // Handle the exception (e.g. retry or fallback).
    }
}

此时的调用链就类似于：



\-parent
\---asyncInvocation
\-----handleResultForAsync

更详细的示例可以参考 Demo 中的 AsyncEntryDemo，里面包含了普通资源与异步资源之间的各种嵌套示例。

8 Sentinel中基本概念

Sentinel实现限流、隔离、降级、熔断等功能，本质要做的就是两件事情：

统计数据：统计某个资源的访问数据（QPS、RT等信息）
规则判断：判断限流规则、隔离规则、降级规则、熔断规则是否满足

这里的资源就是希望被Sentinel保护的业务，例如项目中定义的controller方法就是默认被Sentinel保护的资源。

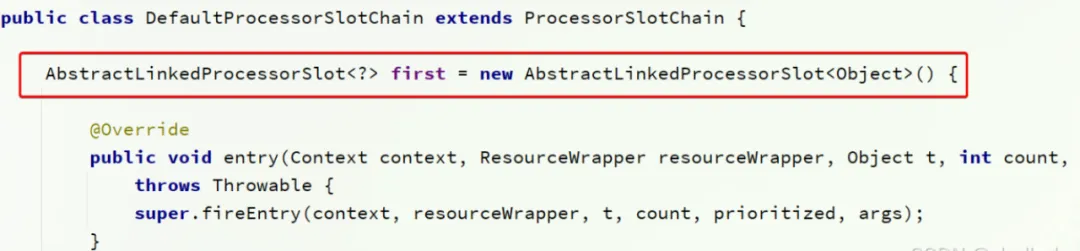

8.1 ProcessorSlotChain

实现上述功能的核心骨架是一个叫做ProcessorSlotChain的类。这个类基于责任链模式来设计，将不同的功能（限流、降级、系统保护）封装为一个个的Slot，请求进入后逐个执行即可。

责任链中的Slot也分为两大类：

统计数据构建部分（statistic）
NodeSelectorSlot：负责构建簇点链路中的节点（DefaultNode），将这些节点形成链路树
ClusterBuilderSlot：负责构建某个资源的ClusterNode，ClusterNode可以保存资源的运行信息（响应时间、QPS、block 数目、线程数、异常数等）以及来源信息（origin名称）
StatisticSlot：负责统计实时调用数据，包括运行信息、来源信息等
规则判断部分（rule checking）
AuthoritySlot：负责授权规则（来源控制）
SystemSlot：负责系统保护规则
ParamFlowSlot：负责热点参数限流规则
FlowSlot：负责限流规则
DegradeSlot：负责降级规则

8.2 Node

Sentinel中的簇点链路是由一个个的Node组成的，Node是一个接口，包括下面的实现：

所有的节点都可以记录对资源的访问统计数据，所以都是StatisticNode的子类。

按照作用分为两类Node：

DefaultNode：代表链路树中的每一个资源，一个资源出现在不同链路中时，会创建不同的DefaultNode节点。而树的入口节点叫EntranceNode，是一种特殊的DefaultNode
ClusterNode：代表资源，一个资源不管出现在多少链路中，只会有一个ClusterNode。记录的是当前资源被访问的所有统计数据之和。

DefaultNode记录的是资源在当前链路中的访问数据，用来实现基于链路模式的限流规则。ClusterNode记录的是资源在所有链路中的访问数据，实现默认模式、关联模式的限流规则。

节点	作用
StatisticNode	执行具体的资源统计操作
DefaultNode	该节点持有指定上下文中指定资源的统计信息，当在同一个上下文中多次调用entry方法时，该节点可能下会创建有一系列的子节点。另外每个DefaultNode中会关联一个ClusterNode
ClusterNode	该节点中保存了资源的总体的运行时统计信息，包括rt，线程数，qps等等，相同的资源会全局共享同一个ClusterNode，不管他属于哪个上下文
EntranceNode	该节点表示一棵调用链树的入口节点，通过他可以获取调用链树中所有的子节点

例如：我们在一个SpringMVC项目中，有两个业务：

业务1：controller中的资源/order/query访问了service中的资源/goods
业务2：controller中的资源/order/save访问了service中的资源/goods

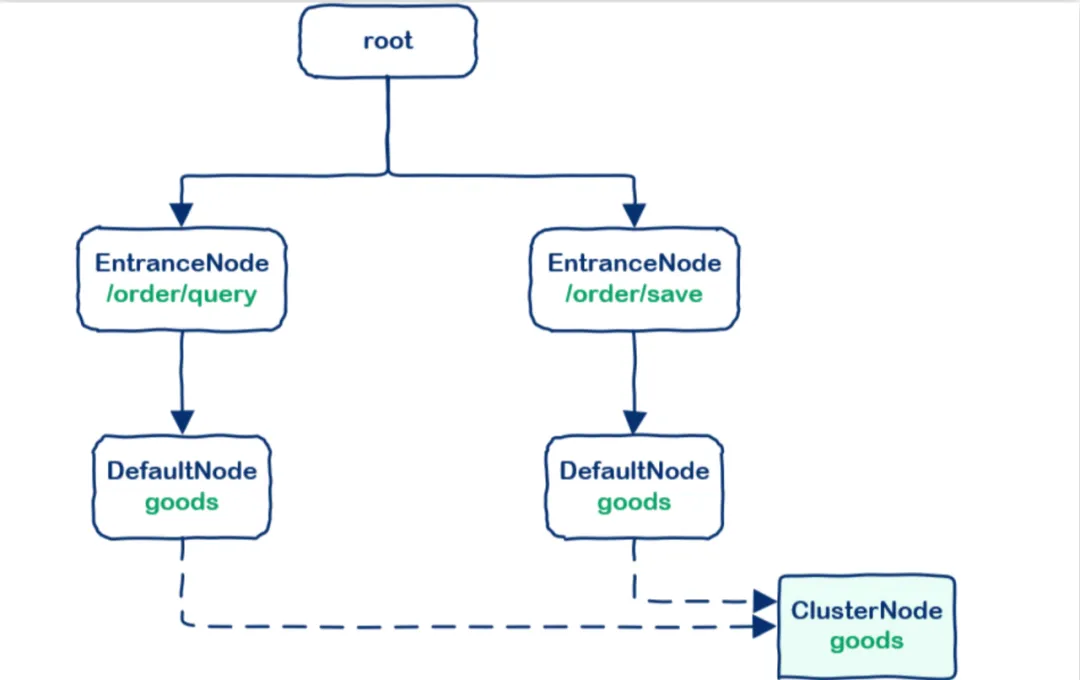

创建的链路图如下：

Sentinel中核心对象的关系如下图：

8.3 Entry

默认情况下，Sentinel会将controller中的方法作为被保护资源，那么问题来了，我们该如何将自己的一段代码标记为一个Sentinel的资源呢？

Sentinel中的资源用Entry来表示。声明Entry的API示例：



// 资源名可使用任意有业务语义的字符串，比如方法名、接口名或其它可唯一标识的字符串。
try (Entry entry = SphU.entry("resourceName")) {
  // 被保护的业务逻辑
  // do something here...
} catch (BlockException ex) {
  // 资源访问阻止，被限流或被降级
  // 在此处进行相应的处理操作
}

1.3.1.自定义资源

例如，我们在order-service服务中，将OrderService的queryOrderById()方法标记为一个资源。

1）首先在order-service中引入sentinel依赖



<!--sentinel-->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

2）然后配置Sentinel地址



spring:
  cloud:
    sentinel:
      transport:
        dashboard: localhost:8089 # 这里我的sentinel用了8089的端口

3）修改OrderService类的queryOrderById方法

代码这样来实现：



public Order queryOrderById(Long orderId) {
    // 创建Entry，标记资源，资源名为resource1
    try (Entry entry = SphU.entry("resource1")) {
        // 1.查询订单，这里是假数据
        Order order = Order.build(101L, 4999L, "小米 MIX4", 1, 1L, null);
        // 2.查询用户，基于Feign的远程调用
        User user = userClient.findById(order.getUserId());
        // 3.设置
        order.setUser(user);
        // 4.返回
        return order;
    }catch (BlockException e){
        log.error("被限流或降级", e);
        return null;
    }
}

4）访问

打开浏览器，访问order服务：http://localhost:8080/order/101

然后打开sentinel控制台，查看簇点链路：

1.3.2.基于注解标记资源

在之前学习Sentinel的时候，我们知道可以通过给方法添加@SentinelResource注解的形式来标记资源。

这个是怎么实现的呢？

来看下我们引入的Sentinel依赖包：

其中的spring.factories声明需要就是自动装配的配置类，内容如下：

我们来看下SentinelAutoConfiguration这个类：

可以看到，在这里声明了一个Bean，SentinelResourceAspect：




/\*\*
 \* Aspect for methods with {@link SentinelResource} annotation.
 \*
 \* @author Eric Zhao
 \*/
@Aspect
public class SentinelResourceAspect extends AbstractSentinelAspectSupport {
	// 切点是添加了 @SentinelResource注解的类
    @Pointcut("@annotation(com.alibaba.csp.sentinel.annotation.SentinelResource)")
    public void sentinelResourceAnnotationPointcut() {
    }

    // 环绕增强
    @Around("sentinelResourceAnnotationPointcut()")
    public Object invokeResourceWithSentinel(ProceedingJoinPoint pjp) throws Throwable {
        // 获取受保护的方法
        Method originMethod = resolveMethod(pjp);
		// 获取 @SentinelResource注解
        SentinelResource annotation = originMethod.getAnnotation(SentinelResource.class);
        if (annotation == null) {
            // Should not go through here.
            throw new IllegalStateException("Wrong state for SentinelResource annotation");
        }
        // 获取注解上的资源名称
        String resourceName = getResourceName(annotation.value(), originMethod);
        EntryType entryType = annotation.entryType();
        int resourceType = annotation.resourceType();
        Entry entry = null;
        try {
            // 创建资源 Entry
            entry = SphU.entry(resourceName, resourceType, entryType, pjp.getArgs());
            // 执行受保护的方法
            Object result = pjp.proceed();
            return result;
        } catch (BlockException ex) {
            return handleBlockException(pjp, annotation, ex);
        } catch (Throwable ex) {
            Class<? extends Throwable>\[\] exceptionsToIgnore = annotation.exceptionsToIgnore();
            // The ignore list will be checked first.
            if (exceptionsToIgnore.length > 0 && exceptionBelongsTo(ex, exceptionsToIgnore)) {
                throw ex;
            }
            if (exceptionBelongsTo(ex, annotation.exceptionsToTrace())) {
                traceException(ex);
                return handleFallback(pjp, annotation, ex);
            }

            // No fallback function can handle the exception, so throw it out.
            throw ex;
        } finally {
            if (entry != null) {
                entry.exit(1, pjp.getArgs());
            }
        }
    }
}

简单来说，@SentinelResource注解就是一个标记，而Sentinel基于AOP思想，对被标记的方法做环绕增强，完成资源（Entry）的创建。

8.4 Context

我们发现簇点链路中除了controller方法、service方法两个资源外，还多了一个默认的入口节点：

sentinel_spring_web_context，是一个EntranceNode类型的节点

这个节点是在初始化Context的时候由Sentinel帮我们创建的。

8.4.1 什么是Context

那么，什么是Context呢？

Context 代表调用链路上下文，贯穿一次调用链路中的所有资源（ Entry），基于ThreadLocal。
Context 维持着入口节点（entranceNode）、本次调用链路的 curNode（当前资源节点）、调用来源（origin）等信息。
后续的Slot都可以通过Context拿到DefaultNode或者ClusterNode，从而获取统计数据，完成规则判断
Context初始化的过程中，会创建EntranceNode，contextName就是EntranceNode的名称

对应的API如下：



// 创建context，包含两个参数：context名称、 来源名称
ContextUtil.enter("contextName", "originName");

8.4.2 Context的初始化

8.4.2.1.自动装配

来看下我们引入的Sentinel依赖包：

其中的spring.factories声明需要就是自动装配的配置类，内容如下：

我们先看SentinelWebAutoConfiguration这个类：

这个类实现了WebMvcConfigurer，我们知道这个是SpringMVC自定义配置用到的类，可以配置HandlerInterceptor：

可以看到这里配置了一个SentinelWebInterceptor的拦截器。

SentinelWebInterceptor的声明如下：

发现它继承了AbstractSentinelInterceptor这个类。

HandlerInterceptor拦截器会拦截一切进入controller的方法，执行preHandle前置拦截方法，而Context的初始化就是在这里完成的。

8.4.2.2.AbstractSentinelInterceptor

HandlerInterceptor拦截器会拦截一切进入controller的方法，执行preHandle前置拦截方法，而Context的初始化就是在这里完成的。

我们来看看这个类的preHandle实现：



@Override
public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler)
    throws Exception {
    try {
        // 获取资源名称，一般是controller方法的@RequestMapping路径，例如/order/{orderId}
        String resourceName = getResourceName(request);
        if (StringUtil.isEmpty(resourceName)) {
            return true;
        }
        // 从request中获取请求来源，将来做 授权规则 判断时会用
        String origin = parseOrigin(request);

        // 获取 contextName，默认是sentinel\_spring\_web\_context
        String contextName = getContextName(request);
        // 创建 Context
        ContextUtil.enter(contextName, origin);
        // 创建资源，名称就是当前请求的controller方法的映射路径
        Entry entry = SphU.entry(resourceName, ResourceTypeConstants.COMMON\_WEB, EntryType.IN);
        request.setAttribute(baseWebMvcConfig.getRequestAttributeName(), entry);
        return true;
    } catch (BlockException e) {
        try {
            handleBlockException(request, response, e);
        } finally {
            ContextUtil.exit();
        }
        return false;
    }
}

8.4.2.3.ContextUtil

创建Context的方法就是 ContextUtil.enter(contextName, origin);

我们进入该方法：



public static Context enter(String name, String origin) {
    if (Constants.CONTEXT\_DEFAULT\_NAME.equals(name)) {
        throw new ContextNameDefineException(
            "The " + Constants.CONTEXT\_DEFAULT\_NAME + " can't be permit to defined!");
    }
    return trueEnter(name, origin);
}

进入trueEnter方法：



protected static Context trueEnter(String name, String origin) {
    // 尝试获取context
    Context context = contextHolder.get();
    // 判空
    if (context == null) {
        // 如果为空，开始初始化
        Map<String, DefaultNode> localCacheNameMap = contextNameNodeMap;
        // 尝试获取入口节点
        DefaultNode node = localCacheNameMap.get(name);
        if (node == null) {
            LOCK.lock();
            try {
                node = contextNameNodeMap.get(name);
                if (node == null) {
                    // 入口节点为空，初始化入口节点 EntranceNode
                    node = new EntranceNode(new StringResourceWrapper(name, EntryType.IN), null);
                    // 添加入口节点到 ROOT
                    Constants.ROOT.addChild(node);
                    // 将入口节点放入缓存
                    Map<String, DefaultNode> newMap = new HashMap<>(contextNameNodeMap.size() + 1);
                    newMap.putAll(contextNameNodeMap);
                    newMap.put(name, node);
                    contextNameNodeMap = newMap;
                }
            } finally {
                LOCK.unlock();
            }
        }
        // 创建Context，参数为：入口节点 和 contextName
        context = new Context(node, name);
        // 设置请求来源 origin
        context.setOrigin(origin);
        // 放入ThreadLocal
        contextHolder.set(context);
    }
    // 返回
    return context;
}

9 Sentinel源码分析

接下来我们跟踪源码，验证下ProcessorSlotChain的执行流程。

9.1.入口

首先，回到一切的入口，AbstractSentinelInterceptor类的preHandle方法：

还有，SentinelResourceAspect的环绕增强方法：

可以看到，任何一个资源必定要执行SphU.entry()这个方法:



public static Entry entry(String name, int resourceType, EntryType trafficType, Object\[\] args)
    throws BlockException {
    return Env.sph.entryWithType(name, resourceType, trafficType, 1, args);
}

继续进入Env.sph.entryWithType(name, resourceType, trafficType, 1, args);：



@Override
public Entry entryWithType(String name, int resourceType, EntryType entryType, int count, boolean prioritized,
                           Object\[\] args) throws BlockException {
    // 将 资源名称等基本信息 封装为一个 StringResourceWrapper对象
    StringResourceWrapper resource = new StringResourceWrapper(name, entryType, resourceType);
    // 继续
    return entryWithPriority(resource, count, prioritized, args);
}

进入entryWithPriority方法：



private Entry entryWithPriority(ResourceWrapper resourceWrapper, int count, boolean prioritized, Object... args)
    throws BlockException {
    // 获取 Context
    Context context = ContextUtil.getContext();

    if (context == null) {
        // Using default context.
        context = InternalContextUtil.internalEnter(Constants.CONTEXT\_DEFAULT\_NAME);
    }
、	// 获取 Slot执行链，同一个资源，会创建一个执行链，放入缓存
    ProcessorSlot<Object> chain = lookProcessChain(resourceWrapper);

	// 创建 Entry，并将 resource、chain、context 记录在 Entry中
    Entry e = new CtEntry(resourceWrapper, chain, context);
    try {
        // 执行 slotChain
        chain.entry(context, resourceWrapper, null, count, prioritized, args);
    } catch (BlockException e1) {
        e.exit(count, args);
        throw e1;
    } catch (Throwable e1) {
        // This should not happen, unless there are errors existing in Sentinel internal.
        RecordLog.info("Sentinel unexpected exception", e1);
    }
    return e;
}

在这段代码中，会获取ProcessorSlotChain对象，然后基于chain.entry()开始执行slotChain中的每一个Slot. 而这里创建的是其实现类：DefaultProcessorSlotChain.

获取ProcessorSlotChain以后会保存到一个Map中，key是ResourceWrapper，值是ProcessorSlotChain.

所以，一个资源只会有一个ProcessorSlotChain.

9.2.DefaultProcessorSlotChain

我们进入DefaultProcessorSlotChain的entry方法：



@Override
public void entry(Context context, ResourceWrapper resourceWrapper, Object t, int count, boolean prioritized, Object... args)
    throws Throwable {
    // first，就是责任链中的第一个 slot
    first.transformEntry(context, resourceWrapper, t, count, prioritized, args);
}

这里的first，类型是AbstractLinkedProcessorSlot：

看下继承关系：

因此，first一定是这些实现类中的一个，按照最早讲的责任链顺序，first应该就是 NodeSelectorSlot。

不过，既然是基于责任链模式，所以这里只要记住下一个slot就可以了，也就是next：

next确实是NodeSelectSlot类型。

而NodeSelectSlot的next一定是ClusterBuilderSlot，依次类推：

责任链就建立起来了。

9.3.NodeSelectorSlot

NodeSelectorSlot负责构建簇点链路中的节点（DefaultNode），将这些节点形成链路树。

核心代码：



@Override
public void entry(Context context, ResourceWrapper resourceWrapper, Object obj, int count, boolean prioritized, Object... args)
    throws Throwable {
  	// 尝试获取 当前资源的 DefaultNode
    DefaultNode node = map.get(context.getName());
    if (node == null) {
        synchronized (this) {
            node = map.get(context.getName());
            if (node == null) {
                // 如果为空，为当前资源创建一个新的 DefaultNode
                node = new DefaultNode(resourceWrapper, null);
                HashMap<String, DefaultNode> cacheMap = new HashMap<String, DefaultNode>(map.size());
                cacheMap.putAll(map);
                // 放入缓存中，注意这里的 key是contextName，
                // 这样不同链路进入相同资源，就会创建多个 DefaultNode
                cacheMap.put(context.getName(), node);
                map = cacheMap;
                // 当前节点加入上一节点的 child中，这样就构成了调用链路树
                ((DefaultNode) context.getLastNode()).addChild(node);
            }

        }
    }
	// context中的curNode（当前节点）设置为新的 node
    context.setCurNode(node);
    // 执行下一个 slot
    fireEntry(context, resourceWrapper, node, count, prioritized, args);
}

这个Slot完成了这么几件事情：

为当前资源创建 DefaultNode
将DefaultNode放入缓存中，key是contextName，这样不同链路入口的请求，将会创建多个DefaultNode，相同链路则只有一个DefaultNode
将当前资源的DefaultNode设置为上一个资源的childNode
将当前资源的DefaultNode设置为Context中的curNode（当前节点）

下一个slot，就是ClusterBuilderSlot

9.4.ClusterBuilderSlot

ClusterBuilderSlot负责构建某个资源的ClusterNode，核心代码：



@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node,
                  int count, boolean prioritized, Object... args)
    throws Throwable {
    // 判空，注意ClusterNode是共享的成员变量，也就是说一个资源只有一个ClusterNode，与链路无关
    if (clusterNode == null) {
        synchronized (lock) {
            if (clusterNode == null) {
                // 创建 cluster node.
                clusterNode = new ClusterNode(resourceWrapper.getName(), resourceWrapper.getResourceType());
                HashMap<ResourceWrapper, ClusterNode> newMap = new HashMap<>(Math.max(clusterNodeMap.size(), 16));
                newMap.putAll(clusterNodeMap);
                // 放入缓存，可以是nodeId，也就是resource名称
                newMap.put(node.getId(), clusterNode);
                clusterNodeMap = newMap;
            }
        }
    }
    // 将资源的 DefaultNode与 ClusterNode关联
    node.setClusterNode(clusterNode);
	// 记录请求来源 origin 将 origin放入 entry
    if (!"".equals(context.getOrigin())) {
        Node originNode = node.getClusterNode().getOrCreateOriginNode(context.getOrigin());
        context.getCurEntry().setOriginNode(originNode);
    }
	// 继续下一个slot
    fireEntry(context, resourceWrapper, node, count, prioritized, args);
}

9.5.StatisticSlot

StatisticSlot负责统计实时调用数据，包括运行信息（访问次数、线程数）、来源信息等。

StatisticSlot是实现限流的关键，其中基于滑动时间窗口算法维护了计数器，统计进入某个资源的请求次数。

核心代码：



@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node,
                  int count, boolean prioritized, Object... args) throws Throwable {
    try {
        // 放行到下一个 slot，做限流、降级等判断
        fireEntry(context, resourceWrapper, node, count, prioritized, args);

        // 请求通过了, 线程计数器 +1 ，用作线程隔离
        node.increaseThreadNum();
        // 请求计数器 +1 用作限流
        node.addPassRequest(count);

        if (context.getCurEntry().getOriginNode() != null) {
            // 如果有 origin，来源计数器也都要 +1
            context.getCurEntry().getOriginNode().increaseThreadNum();
            context.getCurEntry().getOriginNode().addPassRequest(count);
        }

        if (resourceWrapper.getEntryType() == EntryType.IN) {
            // 如果是入口资源，还要给全局计数器 +1.
            Constants.ENTRY\_NODE.increaseThreadNum();
            Constants.ENTRY\_NODE.addPassRequest(count);
        }

        // 请求通过后的回调.
        for (ProcessorSlotEntryCallback<DefaultNode> handler : StatisticSlotCallbackRegistry.getEntryCallbacks()) {
            handler.onPass(context, resourceWrapper, node, count, args);
        }
    } catch (Throwable e) {
        // 各种异常处理就省略了。。。
        context.getCurEntry().setError(e);

        throw e;
    }
}

另外，需要注意的是，所有的计数+1动作都包括两部分，以 node.addPassRequest(count);为例：



@Override
public void addPassRequest(int count) {
    // DefaultNode的计数器，代表当前链路的 计数器
    super.addPassRequest(count);
    // ClusterNode计数器，代表当前资源的 总计数器
    this.clusterNode.addPassRequest(count);
}

具体计数方式，我们后续再看。

接下来，进入规则校验的相关slot了，依次是：

AuthoritySlot：负责授权规则（来源控制）
SystemSlot：负责系统保护规则
ParamFlowSlot：负责热点参数限流规则
FlowSlot：负责限流规则
DegradeSlot：负责降级规则

9.6.AuthoritySlot

负责请求来源origin的授权规则判断，如图：

核心API：



@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, boolean prioritized, Object... args)
    throws Throwable {
    // 校验黑白名单
    checkBlackWhiteAuthority(resourceWrapper, context);
    // 进入下一个 slot
    fireEntry(context, resourceWrapper, node, count, prioritized, args);
}

黑白名单校验的逻辑：



void checkBlackWhiteAuthority(ResourceWrapper resource, Context context) throws AuthorityException {
    // 获取授权规则
    Map<String, Set<AuthorityRule>> authorityRules = AuthorityRuleManager.getAuthorityRules();

    if (authorityRules == null) {
        return;
    }

    Set<AuthorityRule> rules = authorityRules.get(resource.getName());
    if (rules == null) {
        return;
    }
	// 遍历规则并判断
    for (AuthorityRule rule : rules) {
        if (!AuthorityRuleChecker.passCheck(rule, context)) {
            // 规则不通过，直接抛出异常
            throw new AuthorityException(context.getOrigin(), rule);
        }
    }
}

再看下AuthorityRuleChecker.passCheck(rule, context)方法：



static boolean passCheck(AuthorityRule rule, Context context) {
    // 得到请求来源 origin
    String requester = context.getOrigin();

    // 来源为空，或者规则为空，都直接放行
    if (StringUtil.isEmpty(requester) || StringUtil.isEmpty(rule.getLimitApp())) {
        return true;
    }

    // rule.getLimitApp()得到的就是 白名单 或 黑名单 的字符串，这里先用 indexOf方法判断
    int pos = rule.getLimitApp().indexOf(requester);
    boolean contain = pos > -1;

    if (contain) {
        // 如果包含 origin，还要进一步做精确判断，把名单列表以","分割，逐个判断
        boolean exactlyMatch = false;
        String\[\] appArray = rule.getLimitApp().split(",");
        for (String app : appArray) {
            if (requester.equals(app)) {
                exactlyMatch = true;
                break;
            }
        }
        contain = exactlyMatch;
    }
	// 如果是黑名单，并且包含origin，则返回false
    int strategy = rule.getStrategy();
    if (strategy == RuleConstant.AUTHORITY\_BLACK && contain) {
        return false;
    }
	// 如果是白名单，并且不包含origin，则返回false
    if (strategy == RuleConstant.AUTHORITY\_WHITE && !contain) {
        return false;
    }
	// 其它情况返回true
    return true;
}

9.7.SystemSlot

SystemSlot是对系统保护的规则校验：

核心API：



@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node,
                  int count,boolean prioritized, Object... args) throws Throwable {
    // 系统规则校验
    SystemRuleManager.checkSystem(resourceWrapper);
    // 进入下一个 slot
    fireEntry(context, resourceWrapper, node, count, prioritized, args);
}

来看下SystemRuleManager.checkSystem(resourceWrapper);的代码：



public static void checkSystem(ResourceWrapper resourceWrapper) throws BlockException {
    if (resourceWrapper == null) {
        return;
    }
    // Ensure the checking switch is on.
    if (!checkSystemStatus.get()) {
        return;
    }

    // 只针对入口资源做校验，其它直接返回
    if (resourceWrapper.getEntryType() != EntryType.IN) {
        return;
    }

    // 全局 QPS校验
    double currentQps = Constants.ENTRY\_NODE == null ? 0.0 : Constants.ENTRY\_NODE.successQps();
    if (currentQps > qps) {
        throw new SystemBlockException(resourceWrapper.getName(), "qps");
    }

    // 全局 线程数 校验
    int currentThread = Constants.ENTRY\_NODE == null ? 0 : Constants.ENTRY\_NODE.curThreadNum();
    if (currentThread > maxThread) {
        throw new SystemBlockException(resourceWrapper.getName(), "thread");
    }
	// 全局平均 RT校验
    double rt = Constants.ENTRY\_NODE == null ? 0 : Constants.ENTRY\_NODE.avgRt();
    if (rt > maxRt) {
        throw new SystemBlockException(resourceWrapper.getName(), "rt");
    }

    // 全局 系统负载 校验
    if (highestSystemLoadIsSet && getCurrentSystemAvgLoad() > highestSystemLoad) {
        if (!checkBbr(currentThread)) {
            throw new SystemBlockException(resourceWrapper.getName(), "load");
        }
    }

    // 全局 CPU使用率 校验
    if (highestCpuUsageIsSet && getCurrentCpuUsage() > highestCpuUsage) {
        throw new SystemBlockException(resourceWrapper.getName(), "cpu");
    }
}

9.8.ParamFlowSlot

ParamFlowSlot就是热点参数限流，如图：

是针对进入资源的请求，针对不同的请求参数值分别统计QPS的限流方式。

这里的单机阈值，就是最大令牌数量：maxCount
这里的统计窗口时长，就是统计时长：duration

含义是每隔duration时间长度内，最多生产maxCount个令牌，上图配置的含义是每1秒钟生产2个令牌。

核心API：



@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node,
                  int count, boolean prioritized, Object... args) throws Throwable {
    // 如果没有设置热点规则，直接放行
    if (!ParamFlowRuleManager.hasRules(resourceWrapper.getName())) {
        fireEntry(context, resourceWrapper, node, count, prioritized, args);
        return;
    }
	// 热点规则判断
    checkFlow(resourceWrapper, count, args);
    // 进入下一个 slot
    fireEntry(context, resourceWrapper, node, count, prioritized, args);
}

9.8.1.令牌桶

热点规则判断采用了令牌桶算法来实现参数限流，为每一个不同参数值设置令牌桶，Sentinel的令牌桶有两部分组成：

这两个Map的key都是请求的参数值，value却不同，其中：

tokenCounters：用来记录剩余令牌数量
timeCounters：用来记录上一个请求的时间

当一个携带参数的请求到来后，基本判断流程是这样的：

2.9.FlowSlot

FlowSlot是负责限流规则的判断，如图：

包括：

三种流控模式：直接模式、关联模式、链路模式
三种流控效果：快速失败、warm up、排队等待

三种流控模式，从底层数据统计角度，分为两类：

对进入资源的所有请求（ClusterNode）做限流统计：直接模式、关联模式
对进入资源的部分链路（DefaultNode）做限流统计：链路模式

三种流控效果，从限流算法来看，分为两类：

滑动时间窗口算法：快速失败、warm up
漏桶算法：排队等待效果

9.9.1.核心流程

核心API如下：



@Override
public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count,
                  boolean prioritized, Object... args) throws Throwable {
    // 限流规则检测
    checkFlow(resourceWrapper, context, node, count, prioritized);
	// 放行
    fireEntry(context, resourceWrapper, node, count, prioritized, args);
}

checkFlow方法：



void checkFlow(ResourceWrapper resource, Context context, DefaultNode node, int count, boolean prioritized)
    throws BlockException {
    // checker是 FlowRuleChecker 类的一个对象
    checker.checkFlow(ruleProvider, resource, context, node, count, prioritized);
}

跟入FlowRuleChecker：



public void checkFlow(Function<String, Collection<FlowRule>> ruleProvider,
                      ResourceWrapper resource,Context context, DefaultNode node,
                      int count, boolean prioritized) throws BlockException {
        if (ruleProvider == null || resource == null) {
            return;
        }
        // 获取当前资源的所有限流规则
        Collection<FlowRule> rules = ruleProvider.apply(resource.getName());
        if (rules != null) {
            for (FlowRule rule : rules) {
                // 遍历，逐个规则做校验
                if (!canPassCheck(rule, context, node, count, prioritized)) {
                    throw new FlowException(rule.getLimitApp(), rule);
                }
            }
        }
    }

这里的FlowRule就是限流规则接口，其中的几个成员变量，刚好对应表单参数：



public class FlowRule extends AbstractRule {
    /\*\*
     \* 阈值类型 (0: 线程, 1: QPS).
     \*/
    private int grade = RuleConstant.FLOW\_GRADE\_QPS;
    /\*\*
     \* 阈值.
     \*/
    private double count;
    /\*\*
     \* 三种限流模式.
     \*
     \* {@link RuleConstant#STRATEGY\_DIRECT} 直连模式;
     \* {@link RuleConstant#STRATEGY\_RELATE} 关联模式;
     \* {@link RuleConstant#STRATEGY\_CHAIN} 链路模式.
     \*/
    private int strategy = RuleConstant.STRATEGY\_DIRECT;
    /\*\*
     \* 关联模式关联的资源名称.
     \*/
    private String refResource;
    /\*\*
     \* 3种流控效果.
     \* 0. 快速失败, 1. warm up, 2. 排队等待, 3. warm up + 排队等待
     \*/
    private int controlBehavior = RuleConstant.CONTROL\_BEHAVIOR\_DEFAULT;
	// 预热时长
    private int warmUpPeriodSec = 10;
    /\*\*
     \* 队列最大等待时间.
     \*/
    private int maxQueueingTimeMs = 500;
    // 。。。 略
}

校验的逻辑定义在FlowRuleChecker的canPassCheck方法中：



public boolean canPassCheck(/\*@NonNull\*/ FlowRule rule, Context context, DefaultNode node, int acquireCount,
                            boolean prioritized) {
    // 获取限流资源名称
    String limitApp = rule.getLimitApp();
    if (limitApp == null) {
        return true;
    }
	// 校验规则
    return passLocalCheck(rule, context, node, acquireCount, prioritized);
}

进入passLocalCheck()：



private static boolean passLocalCheck(FlowRule rule, Context context, DefaultNode node,
                                      int acquireCount,  boolean prioritized) {
    // 基于限流模式判断要统计的节点，
    // 如果是直连模式，关联模式，对ClusterNode统计，如果是链路模式，则对DefaultNode统计
    Node selectedNode = selectNodeByRequesterAndStrategy(rule, context, node);
    if (selectedNode == null) {
        return true;
    }
	// 判断规则
    return rule.getRater().canPass(selectedNode, acquireCount, prioritized);
}

这里对规则的判断先要通过FlowRule#getRater()获取流量控制器TrafficShapingController，然后再做限流。

而TrafficShapingController有3种实现：

DefaultController：快速失败，默认的方式，基于滑动时间窗口算法
WarmUpController：预热模式，基于滑动时间窗口算法，只不过阈值是动态的
RateLimiterController：排队等待模式，基于漏桶算法

最终的限流判断都在TrafficShapingController的canPass方法中。

9.9.2.滑动时间窗口

滑动时间窗口的功能分两部分来看：

一是时间区间窗口的QPS计数功能，这个是在StatisticSlot中调用的
二是对滑动窗口内的时间区间窗口QPS累加，这个是在FlowRule中调用的

先来看时间区间窗口的QPS计数功能。

9.9.2.1.时间窗口请求量统计

StatisticSlot部分，有这样一段代码：

就是在统计通过该节点的QPS，我们跟入看看，这里进入了DefaultNode内部：

现同时对DefaultNode和ClusterNode在做QPS统计，我们知道DefaultNode和ClusterNode都是StatisticNode的子类，这里调用addPassRequest()方法，最终都会进入StatisticNode中。

随便跟入一个：

这里有秒、分两种纬度的统计，对应两个计数器。找到对应的成员变量，可以看到：

两个计数器都是ArrayMetric类型，并且传入了两个参数：



// intervalInMs：是滑动窗口的时间间隔，默认为 1 秒
// sampleCount: 时间窗口的分隔数量，默认为 2，就是把 1秒分为 2个小时间窗
public ArrayMetric(int sampleCount, int intervalInMs) {
    this.data = new OccupiableBucketLeapArray(sampleCount, intervalInMs);
}

如图：

接下来，我们进入ArrayMetric类的addPass方法：



@Override
public void addPass(int count) {
    // 获取当前时间所在的时间窗
    WindowWrap<MetricBucket> wrap = data.currentWindow();
    // 计数器 +1
    wrap.value().addPass(count);
}

那么，计数器如何知道当前所在的窗口是哪个呢？

这里的data是一个LeapArray：

LeapArray的四个属性：



public abstract class LeapArray<T\> {
    // 小窗口的时间长度，默认是500ms ，值 = intervalInMs / sampleCount
    protected int windowLengthInMs;
    // 滑动窗口内的 小窗口 数量，默认为 2
    protected int sampleCount;
    // 滑动窗口的时间间隔，默认为 1000ms
    protected int intervalInMs;
    // 滑动窗口的时间间隔，单位为秒，默认为 1
    private double intervalInSecond;
}

LeapArray是一个环形数组，因为时间是无限的，数组长度不可能无限，因此数组中每一个格子放入一个时间窗（window），当数组放满后，角标归0，覆盖最初的window。

因为滑动窗口最多分成sampleCount数量的小窗口，因此数组长度只要大于sampleCount，那么最近的一个滑动窗口内的2个小窗口就永远不会被覆盖，就不用担心旧数据被覆盖的问题了。

我们跟入 data.currentWindow();方法：



public WindowWrap<T> currentWindow(long timeMillis) {
    if (timeMillis < 0) {
        return null;
    }
	// 计算当前时间对应的数组角标
    int idx = calculateTimeIdx(timeMillis);
    // 计算当前时间所在窗口的开始时间.
    long windowStart = calculateWindowStart(timeMillis);

    /\*
         \* 先根据角标获取数组中保存的 oldWindow 对象，可能是旧数据，需要判断.
         \*
         \* (1) oldWindow 不存在, 说明是第一次，创建新 window并存入，然后返回即可
         \* (2) oldWindow的 starTime = 本次请求的 windowStar, 说明正是要找的窗口，直接返回.
         \* (3) oldWindow的 starTime < 本次请求的 windowStar, 说明是旧数据，需要被覆盖，创建
         \*     新窗口，覆盖旧窗口
         \*/
    while (true) {
        WindowWrap<T> old = array.get(idx);
        if (old == null) {
            // 创建新 window
            WindowWrap<T> window = new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
            // 基于CAS写入数组，避免线程安全问题
            if (array.compareAndSet(idx, null, window)) {
                // 写入成功，返回新的 window
                return window;
            } else {
                // 写入失败，说明有并发更新，等待其它人更新完成即可
                Thread.yield();
            }
        } else if (windowStart == old.windowStart()) {
            return old;
        } else if (windowStart > old.windowStart()) {
            if (updateLock.tryLock()) {
                try {
                    // 获取并发锁，覆盖旧窗口并返回
                    return resetWindowTo(old, windowStart);
                } finally {
                    updateLock.unlock();
                }
            } else {
                // 获取锁失败，等待其它线程处理就可以了
                Thread.yield();
            }
        } else if (windowStart < old.windowStart()) {
            // 这种情况不应该存在，写这里只是以防万一。
            return new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
        }
    }
}

找到当前时间所在窗口（WindowWrap）后，只要调用WindowWrap对象中的add方法，计数器+1即可。

这里只负责统计每个窗口的请求量，不负责拦截。限流拦截要看FlowSlot中的逻辑。

9.9.2.2.滑动窗口QPS计算

FlowSlot的限流判断最终都由TrafficShapingController接口中的canPass方法来实现。该接口有三个实现类：

DefaultController：快速失败，默认的方式，基于滑动时间窗口算法
WarmUpController：预热模式，基于滑动时间窗口算法，只不过阈值是动态的
RateLimiterController：排队等待模式，基于漏桶算法

因此，我们跟入默认的DefaultController中的canPass方法来分析：



@Override
public boolean canPass(Node node, int acquireCount, boolean prioritized) {
    // 计算目前为止滑动窗口内已经存在的请求量
    int curCount = avgUsedTokens(node);
    // 判断：已使用请求量 + 需要的请求量（1） 是否大于 窗口的请求阈值
    if (curCount + acquireCount > count) {
        // 大于，说明超出阈值，返回false
        if (prioritized && grade == RuleConstant.FLOW\_GRADE\_QPS) {
            long currentTime;
            long waitInMs;
            currentTime = TimeUtil.currentTimeMillis();
            waitInMs = node.tryOccupyNext(currentTime, acquireCount, count);
            if (waitInMs < OccupyTimeoutProperty.getOccupyTimeout()) {
                node.addWaitingRequest(currentTime + waitInMs, acquireCount);
                node.addOccupiedPass(acquireCount);
                sleep(waitInMs);

                // PriorityWaitException indicates that the request will pass after waiting for {@link @waitInMs}.
                throw new PriorityWaitException(waitInMs);
            }
        }
        return false;
    }
    // 小于等于，说明在阈值范围内，返回true
    return true;
}

因此，判断的关键就是int curCount = avgUsedTokens(node);



private int avgUsedTokens(Node node) {
    if (node == null) {
        return DEFAULT\_AVG\_USED\_TOKENS;
    }
    return grade == RuleConstant.FLOW\_GRADE\_THREAD ? node.curThreadNum() : (int)(node.passQps());
}

因为我们采用的是限流，走node.passQps()逻辑：



// 这里又进入了 StatisticNode类
@Override
public double passQps() {
    // 请求量 ÷ 滑动窗口时间间隔 ，得到的就是QPS
    return rollingCounterInSecond.pass() / rollingCounterInSecond.getWindowIntervalInSec();
}

那么rollingCounterInSecond.pass()是如何得到请求量的呢？



// rollingCounterInSecond 本质是ArrayMetric，之前说过
@Override
public long pass() {
    // 获取当前窗口
    data.currentWindow();
    long pass = 0;
    // 获取 当前时间的 滑动窗口范围内 的所有小窗口
    List<MetricBucket> list = data.values();
	// 遍历
    for (MetricBucket window : list) {
        // 累加求和
        pass += window.pass();
    }
    // 返回
    return pass;
}

来看看data.values()如何获取滑动窗口范围内的所有小窗口：



// 此处进入LeapArray类中：

public List<T> values(long timeMillis) {
    if (timeMillis < 0) {
        return new ArrayList<T>();
    }
    // 创建空集合，大小等于 LeapArray长度
    int size = array.length();
    List<T> result = new ArrayList<T>(size);
	// 遍历 LeapArray
    for (int i = 0; i < size; i++) {
        // 获取每一个小窗口
        WindowWrap<T> windowWrap = array.get(i);
        // 判断这个小窗口是否在 滑动窗口时间范围内（1秒内）
        if (windowWrap == null || isWindowDeprecated(timeMillis, windowWrap)) {
            // 不在范围内，则跳过
            continue;
        }
        // 在范围内，则添加到集合中
        result.add(windowWrap.value());
    }
    // 返回集合
    return result;
}

那么，isWindowDeprecated(timeMillis, windowWrap)又是如何判断窗口是否符合要求呢？



public boolean isWindowDeprecated(long time, WindowWrap<T> windowWrap) {
    // 当前时间 - 窗口开始时间  是否大于 滑动窗口的最大间隔（1秒）
    // 也就是说，我们要统计的时 距离当前时间1秒内的 小窗口的 count之和
    return time - windowWrap.windowStart() > intervalInMs;
}

9.9.3.令牌桶

FlowSlot的限流判断最终都由TrafficShapingController接口中的canPass方法来实现。该接口有三个实现类：

DefaultController：快速失败，默认的方式，基于滑动时间窗口算法
WarmUpController：预热模式，基于滑动时间窗口算法，只不过阈值是动态的
RateLimiterController：排队等待模式，基于令牌桶算法

Sentinel学习圣经：从入门到精通 Sentinel，最全详解 (40+图文全面总结)

-ArrayMetric 源码

-LeapArray 源码

-MetricBucket 源码

-WindowWrap 源码

-如何 定位 Bucket?

-Sentinel与Hystrix的区别

-Hystrix 迁移Sentinel 方案

-Sentinel两个部分:

-sentinel 核心概念

-1）获取 Sentinel 控制台

-2）sentinel服务启动

-启动 sentinel

-控制台端口：

-控制台登录

-启动日志

-默认用户名和密码都是 sentinel

-查看机器列表以及健康情况

-1. 引入 Sentinel 依赖

-2. 定义资源

-3. 定义规则

-4. 检查效果

-5.接入控制台

-资源注解@SentinelResource

-@SentinelResource 注解

-fallback 函数签名和位置要求：

-defaultFallback 函数签名要求：

-使用API进行资源定义

-代码限流规则

-网页限流规则配置

-测试

-使用注解进行资源定义

-代码配置关联限流规则

-网页限流规则配置

-测试

-使用注解定义资源

-代码预热规则

-网页预热规则配置

-示例

-使用注解定义资源

-代码限流规则

-网页限流规则配置

-通过jmeter进行测试

-自定义资源

-限流规则代码：

-网页限流规则配置

-系统保护的目的

-系统保护规则的应用

-网页限流规则配置

-8.4.2.1.自动装配

-8.4.2.2.AbstractSentinelInterceptor

-8.4.2.3.ContextUtil

-9.9.2.1.时间窗口请求量统计

-9.9.2.2.滑动窗口QPS计算

-Context的创建与销毁

-核心的概念1: Resource

-核心的概念2: Context

-核心的概念3: Entry

-核心的概念4: Node

-调用链树 的例子

-构造树干

-创建context

-创建Entry

-退出Entry

-构造叶子节点

-保存子节点

-10.3.1 MetricBucket 源码分析

-10.3.2 WindowWrap 源码分析

-10.3.3 LeapArray 源码分析

-1、Sentinel 动态规则扩展

-2、规则管理及推送

-3、DataSource 扩展

-1、导入依赖

-2、配置

-3、Nacos中创建限流规则的配置

-1、流控推送规则

-2、改造sentinel-dashboard

阿里面试真题：Sentinel熔断降级，是如何实现的？

第一个维度，Sentinel主要功能：

第二个维度， Sentinel 的基本组件：

-如何定位 Bucket?

-调用链树的例子

滑动窗口统计源码实现

如何定位 Bucket?
